Dual Output UPS SMPS 48V 54V 500W ການສະຫນອງພະລັງງານ

KDC500-48 Dual Output UPS SMPS 48V 54V 500W Power Supply ສະເຫນີໂດຍຜູ້ຜະລິດຊັ້ນນໍາຂອງຈີນ Starwell ແມ່ນການສະຫນອງພະລັງງານສະຫຼັບທີ່ບໍ່ມີການລົບກວນທີ່ມີປະສິດຕິພາບສູງ 500W ທີ່ຖືກອອກແບບໂດຍສະເພາະສໍາລັບໄຟ LED ທີ່ສໍາຄັນແລະລະບົບສໍາຮອງ DC. ມັນມີສອງຜົນຜະລິດເອກະລາດ: CH1 ສົ່ງ +48V ຢູ່ 8.2A ສໍາລັບການໂຫຼດຕົ້ນຕໍ, ໃນຂະນະທີ່ CH2 ໃຫ້ +54V ຢູ່ 2A ອຸທິດຕົນເພື່ອການສາກໄຟຫມໍ້ໄຟ.

ສົ່ງສອບຖາມ

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບໃນ ຈີນ, Starwell ຕ້ອງການໃຫ້ທ່ານມີຄຸນນະພາບສູງ Dual Output UPS SMPS 48V ການສະຫນອງພະລັງງານ 54V 500W. KDC500-48 ແມ່ນ 500W Dual Output ທີ່ທັນສະໄໝ ການສະຫນອງພະລັງງານແບບບໍ່ຕິດຂັດ (UPS) ອອກແບບສະເພາະສໍາລັບ LED ທີ່ສໍາຄັນ ລະບົບແສງໄຟແລະຄໍາຮ້ອງສະຫມັກສໍາຮອງ DC. ປະຕິບັດການທີ່ມີຜົນໄດ້ຮັບນາມ 48V ແລະ ແຮງດັນໄຟຟ້າສູງສຸດ/ເປັນຊຸດຂອງ 54V, ໜ່ວຍນີ້ seamlessly integrates switching mode power supply (SMPS) technology ກັບ ການທໍາງານຂອງສໍາຮອງຂໍ້ມູນຫມໍ້ໄຟ.

Dual Output UPS SMPS 48V 54V 500W Power Supply

ການສາກໄຟອັດສະລິຍະ & ສະຖານະ ຕົວຊີ້ບອກ

ຖືກອອກແບບສໍາລັບການຕິດຕາມທີ່ໃຊ້ເວລາທີ່ແທ້ຈິງ, ການສະຫນອງພະລັງງານມີລະບົບຕົວຊີ້ວັດ LED ສາມສີ: ສີສົ້ມສະແດງ ໜ່ວຍດັ່ງກ່າວກຳລັງສາກແບັດເຕີຣີທີ່ເຊື່ອມຕໍ່ຢູ່, ສີຂຽວ ຢືນຢັນ a ສະຖານະສາກເຕັມ, ແລະ Red ສະແດງວ່າລະບົບກຳລັງຖືກປ່ອຍ ໂຫມດ (ແລ່ນຢູ່ໃນການສໍາຮອງຂໍ້ມູນຫມໍ້ໄຟ). ຄໍາຄຶດຄໍາເຫັນທີ່ຊັດເຈນນີ້ອະນຸຍາດໃຫ້ສໍາລັບ ການປະເມີນສະຖານະການທັນທີໂດຍບໍ່ມີການອຸປະກອນການທົດສອບເພີ່ມເຕີມ.

ສະຖາປັດຕະຍະກຳຜົນຜະລິດສອງເທົ່າ

ແຕກຕ່າງຈາກການສະຫນອງພະລັງງານມາດຕະຖານ, ໄດ້ KDC500-48 ສະຫນອງຈຸດເຊື່ອມຕໍ່ແຍກຕ່າງຫາກສໍາລັບການເຊື່ອມຕໍ່ການໂຫຼດແລະຫມໍ້ໄຟ ການປະສົມປະສານ. ການອອກແບບຜົນອອກສອງອັນຊ່ວຍໃຫ້ມັນໃຊ້ໄຟ LED ຂອງທ່ານໄດ້ພ້ອມກັນ ອຸປະກອນໃນຂະນະທີ່ຮັກສາການສາກໄຟທີ່ດີທີ່ສຸດຢູ່ໃນຫມໍ້ໄຟສໍາຮອງ. ເມື່ອ AC input ລົ້ມເຫລວ, ຫນ່ວຍບໍລິການອັດຕະໂນມັດແລະ seamlessly ໂອນກັບພະລັງງານຫມໍ້ໄຟ, ຮັບປະກັນການດໍາເນີນງານສູນການຢຸດສໍາລັບໄຟສຸກເສີນ, ລະບົບຄວາມປອດໄພ, ຫຼື ການສະແດງອຸດສາຫະກໍາ.

ຮັບປະກັນຄຸນນະພາບ ແລະຄວາມປອດໄພ

ແຕ່ລະຫົວໜ່ວຍຜ່ານໂຮງງານຢ່າງເຂັ້ມງວດ ການທົດສອບ, ເປັນຫຼັກຖານໂດຍ HI-POT (ທ່າແຮງສູງ) PASS, QC ເຄື່ອງໝາຍຜ່ານ, ແລະສະແຕມ PASS ທີ່ເຫັນໄດ້ໃນເຄື່ອງ. ນີ້ ຢືນຢັນການທົດສອບຄວາມເຂັ້ມແຂງ dielectric ແລະການປະຕິບັດຕາມການຄວບຄຸມຄຸນນະພາບ. ວັດສະດຸປ້ອນ ຍອມຮັບ 176-264VAC ທີ່ 3A, 50/60Hz, ເຮັດໃຫ້ມັນເຂົ້າກັນໄດ້ກັບມາດຕະຖານ ແຮງດັນອຸດສາຫະກໍາທົ່ວໂລກ.

ທົນທານ & ຢັ້ງຢືນໄດ້

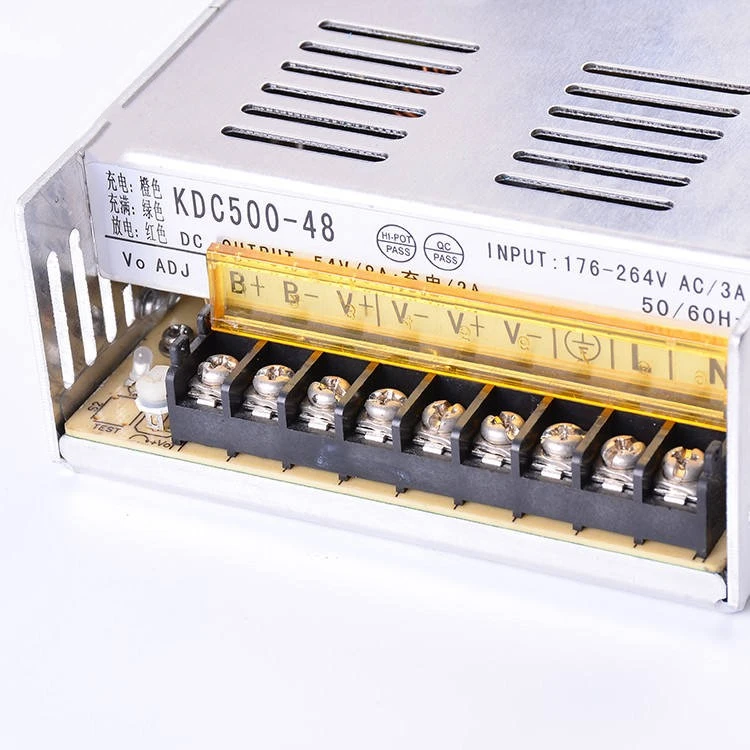

ຮູບແບບຢູ່ປາຍຍອດແມ່ນຈະແຈ້ງ ຕິດປ້າຍກຳກັບ (B+, B-, V+, V-), ເຮັດໃຫ້ສາຍໄຟພາກສະຫນາມງ່າຍ. ເຄື່ອງຫມາຍທາງກາຍະພາບ ແນະນໍາຂະບວນການສາຍການປະກອບທີ່ເຂັ້ມແຂງ, ຮັບຮອງ.

ຂໍ້ມູນຈໍາເພາະຜະລິດຕະພັນ:

1, ຂະຫນາດນ້ອຍ, ພະລັງງານສູງ;
2, ລະດັບຄວາມກ້ວາງຂອງວັດສະດຸປ້ອນ AC ແຮງດັນ;
3, ວົງຈອນສັ້ນ, overload, ການປົກປ້ອງ overvoltage.
4,ແຮງດັນຜົນຜະລິດອື່ນໆຍັງ ສາມາດເຮັດໄດ້, ເຊັ່ນ: 18V, 21V, 42V ແລະອື່ນໆ.
ພາລາມິເຕີ ລາຍການເລກທີ.		KDC500-48
		CH1	CH2
ອອກ	ແຮງດັນຂາອອກ	+48V	+54V (ສາກໄຟ)
	ອັນດັບປັດຈຸບັນ	8.2A	2A
	Output ໄລຍະປະຈຸບັນ	0- 8.2A	0-2A
	ລະດັບພະລັງງານ	501.6 ວ
	ຄື້ນ	150mVp-p	200mVp-p
	ADJ.ໄລຍະຜົນຜະລິດ	±10%
	ຄວາມຖືກຕ້ອງຂອງຜົນຜະລິດ	±5%	±5%
	ລະບຽບແຖວ	±0.5%	±1%
	ລະບຽບການໂຫຼດ	±0.5%	±0.4%
	ຕັ້ງຄ່າ, ລຸກຂຶ້ນ, ຖື ເວລາ	300ms,50ms,20ms
ປ້ອນຂໍ້ມູນ	ໄລຍະແຮງດັນຂາເຂົ້າ	88~132V,176~264VAC
	ການປ້ອນຂໍ້ມູນໃນປັດຈຸບັນ	6A/115V, 3A/230VAC
	ຄວາມຖີ່ຂອງການປ້ອນຂໍ້ມູນ	47~63Hz
	ປະສິດທິພາບ	> 85% @ 220VAC
	Inrush ປະຈຸບັນ	ເຢັນເລີ່ມຕົ້ນ 40A/230V
	ກະແສໄຟຟ້າຮົ່ວ	<0.5mA/240VAC
ການປົກປ້ອງ	ການປ້ອງກັນການໂຫຼດເກີນ	105-150%
	ແຮງດັນເກີນ	------
ສະພາບແວດລ້ອມ	ອຸນຫະພູມໃນການເຮັດວຽກ, ຄວາມຊຸ່ມຊື່ນ	-20 ~ 50 ℃, 10 ~ 90% RH, No ຂົ້ນ
	ອຸນຫະພູມການເກັບຮັກສາ, ຄວາມຊຸ່ມຊື່ນ	-20 ~ 85 ℃, 10 ~ 95% RH.
	Temp.Coeficeent	± 0.03% / ℃ (0 ~ 50 ℃)
	ການສັ່ນສະເທືອນ	10~500Hz, 2G 10ນາທີ/1ຮອບ, ໄລຍະເວລາ 60 ນາທີ. ແຕ່ລະແກນ
ຄວາມປອດໄພ&EMC	ມາດຕະຖານຄວາມປອດໄພ	GB4943
	ທົນທານຕໍ່ແຮງດັນ	I/P-O/P,I/P-FG: 1.5KV;O/P-FG: 0.5KVAC 1 ນທ.
	ຄວາມຕ້ານທານ insulation	I/P-O/P, I/P-FG, O/P-FG: 500VDC / 100M Ohms
	ມາດຕະຖານ EMC	------

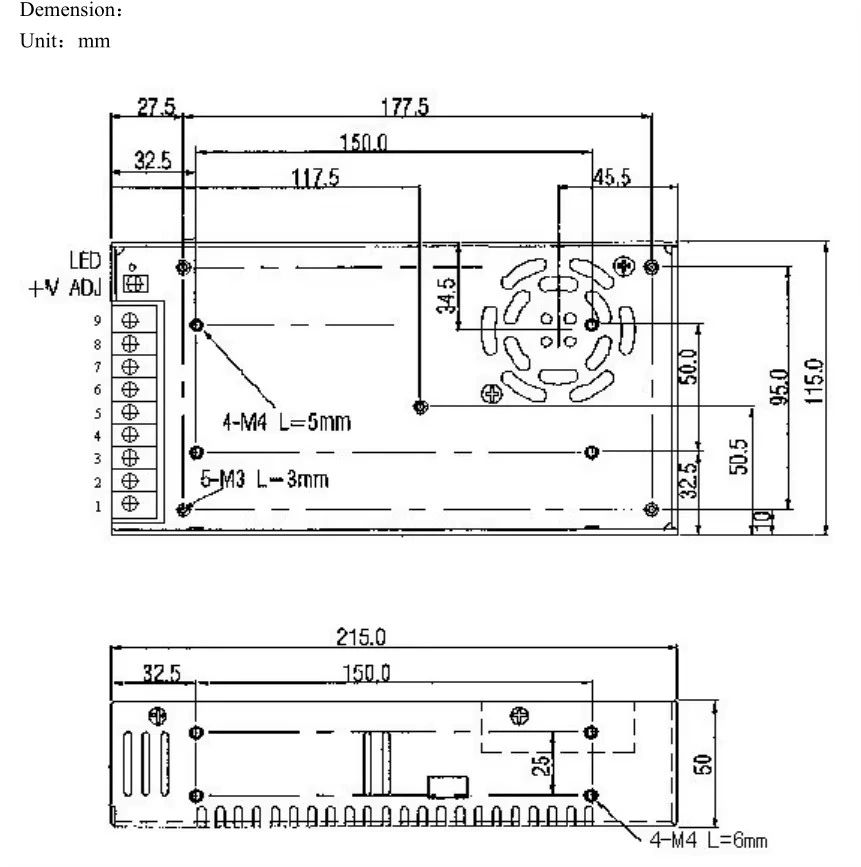

ອື່ນໆ	ຂະໜາດ	215×110×50ມມ
	ນ້ຳໜັກ	1Kg

ໝາຍເຫດ:

1. ພາລາມິເຕີທັງຫມົດ 220VAC input, rated load, ambient ອຸນຫະພູມ 25 ℃, ການວັດແທກພາຍໃຕ້ເງື່ອນໄຂ 70% ຄວາມຊຸ່ມຊື່ນ; 2.ຄວາມຖືກຕ້ອງ: ປະກອບມີການສ້າງຕັ້ງຄວາມທົນທານ, ລະບຽບການເສັ້ນ, ລະບຽບການໂຫຼດແລະອື່ນໆ; 3. Ripple Test: 30cm strands ຍາວເຊື່ອມຕໍ່ພະລັງງານ ການສະຫນອງແລະການໂຫຼດໃນດ້ານການໂຫຼດແລະ 0.1u ແລະ 47u capacitor ກັບ 20MHz oscilloscope ວັດແທກການໂຫຼດ ສິ້ນສຸດ; 4. ລະບຽບສາຍ: ໃນເງື່ອນໄຂການໂຫຼດການຈັດອັນດັບ, ວັດສະດຸປ້ອນ ແຮງດັນການປ່ຽນແປງຈາກຕ່ໍາໄປຫາສູງວັດແທກ; 5. ລະບຽບການໂຫຼດ: ການໂຫຼດຜົນຜະລິດໄດ້ວັດແທກຈາກ 20% ການວັດແທກການປ່ຽນແປງການໂຫຼດເຖິງ 100%, ການໂຫຼດອື່ນໆຖືກແກ້ໄຂຢູ່ທີ່ 60% ຂອງການໂຫຼດ;

ດ້ວຍກຳລັງໄຟທັງໝົດ 500W, ໜ່ວຍນີ້ປະສົມປະສານເທັກໂນໂລຍີ SMPS ກັບ UPS ຢ່າງບໍ່ຢຸດຢັ້ງ. ການທໍາງານ. ພາຍໃຕ້ການດໍາເນີນງານ AC ປົກກະຕິ, ມັນໃຫ້ອຸປະກອນເຊື່ອມຕໍ່ໃນຂະນະທີ່ ຮັກສາການສາກໄຟໃຫ້ດີທີ່ສຸດໃນແບັດເຕີຣີສຳຮອງ. ໃນເວລາທີ່ພະລັງງານ input ລົ້ມເຫລວ, ໄດ້ ສະຫນອງການໂອນອັດຕະໂນມັດກັບຮູບແບບຫມໍ້ໄຟ, ຮັບປະກັນການສູນເສຍເວລາ ການດໍາເນີນງານສໍາລັບໄຟສຸກເສີນ, ລະບົບຄວາມປອດໄພ, ແລະການສະແດງອຸດສາຫະກໍາ.

KDC500-48 ຍອມຮັບຂອບເຂດການປ້ອນຂໍ້ມູນກວ້າງ 88–132VAC ຫຼື 176–264VAC (ເລືອກໄດ້), ປະສິດທິພາບ >85% ທີ່ 220VAC. ແຮງດັນຂາອອກ ສາມາດປັບໄດ້ພາຍໃນ ±10% ຜ່ານເຄື່ອງວັດແທກ potentiometer onboard. Ripple ແມ່ນ ເກັບຮັກສາໄວ້ຕ່ໍາຢູ່ທີ່ 150mVp-p ໃນ CH1 ແລະ 200mVp-p ໃນ CH2, ເຮັດໃຫ້ມັນເຫມາະສົມສໍາລັບ ຄໍາຮ້ອງສະຫມັກ LED ທີ່ລະອຽດອ່ອນກັບສິ່ງລົບກວນ.

ຄຸນສົມບັດເພີ່ມເຕີມລວມມີແຮງດັນໄຟຟ້າໃນຕົວ, overload, short-circuit, and over-temperature protection, a cold start inrush ປະຈຸບັນຂອງ 40A ທີ່ 230V, ແລະກະແສຮົ່ວໄຫຼຕ່ໍາກວ່າ 0.5mA ທີ່ 240VAC. ການຕັ້ງຄ່າ, ເພີ່ມຂຶ້ນ, ແລະເວລາຖືຂຶ້ນແມ່ນ 300ms, 50ms, ແລະ 20ms ຕາມລໍາດັບ.

ສໍາລັບທີ່ເຊື່ອຖືໄດ້, ພະລັງງານ 48V ທີ່ບໍ່ຕິດຂັດກັບອັດສະລິຍະ ການຄຸ້ມຄອງຫມໍ້ໄຟ, KDC500-48 ແມ່ນທາງເລືອກທີ່ເຫມາະສົມ.
