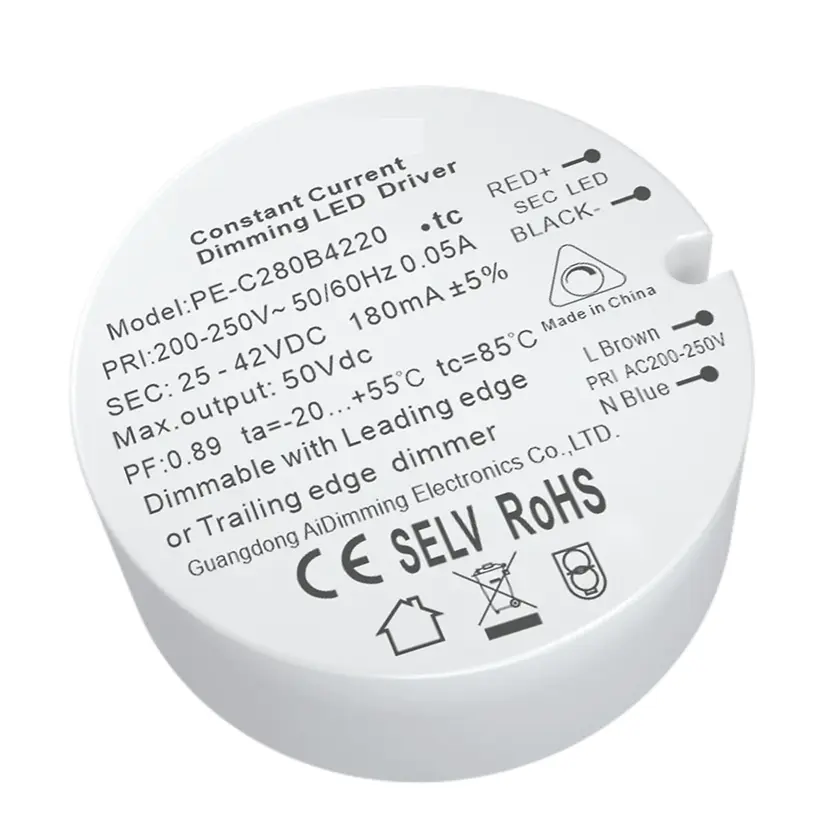

8.4W Constant Current Triac Dimmable LED Driver

PE-C280 ແມ່ນຫນຶ່ງໃນ 8.4W ຄົງທີ່ປະຈຸບັນ triac dimmable LED driver ພັດທະນາໂດຍ maufacturer ຈີນ Starwell ທີ່ມີປັດໄຈພະລັງງານສູງ, ປະສິດທິພາບສູງ, ຄວາມແມ່ນຍໍາສູງ, ການນໍາໃຊ້ chip ການຄວບຄຸມການສູນເສຍຕ່ໍາທີ່ຫມັ້ນຄົງແລະອົງປະກອບປະສິດທິພາບສູງເຮັດໃຫ້ມັນ withlow ສິ່ງລົບກວນ, ຊີວິດຍາວແລະລັກສະນະອື່ນໆ. The driver adopts silica gel heat conduction technology .5 ℃.

ສົ່ງສອບຖາມ

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, Starwell ຕ້ອງການໃຫ້ທ່ານມີຄຸນນະພາບສູງ 8.4W ໄດເວີ LED triac dimmable ໃນປັດຈຸບັນ, ເຊິ່ງເຫມາະສົມສໍາລັບ RPC MOSFET dimmer ແລະ FPC TRAIC dimmer.

ຂໍ້ມູນຈໍາເພາະ

ຕົວແບບ		PE-C280B2435	PE-C280B4220	PE-C280B0670	PE-C280B1270	PE-C280B2430
ອອກ	ແຮງດັນຂາອອກ	12-24Vdc	25-42Vdc	2.5-6Vdc	6-12Vdc	12-24Vdc
	ແຮງດັນອອກສູງສຸດ	24Vdc	42Vdc	6Vdc	12Vdc	24Vdc
	ແຮງດັນຂາອອກທີ່ບໍ່ໂຫຼດ	27Vdc	43Vdc	8Vdc	15Vdc	27Vdc
	Output Current	350mA	200mA	700mA	700mA	300mA
	ພະລັງງານຜົນຜະລິດ	4.2W~8.4W	5W~8.4W	1.75W~4.2W	4.2W~8.4W	3.6W~7.2W
	ລະດັບ Strobe	ຫຼຸດລົງ flicker(8%)
	ໄລຍະການຫຼຸດແສງ	2 ~ 100%,
	ຄວາມຖີ່ຂອງການ dimming PWM
	ຄວາມຖືກຕ້ອງໃນປະຈຸບັນ	±5%
	Ripple & Noise	=500mv p-p
ປ້ອນຂໍ້ມູນ	ການໂຕ້ຕອບການເຮັດໃຫ້ມືດມົວ	Triac Leading edge/Talling edge
	ໄລຍະແຮງດັນຂາເຂົ້າ	200-250Vac
	ຄວາມຖີ່	50/60Hz
	ປະຈຸບັນການປ້ອນຂໍ້ມູນ	<0.08A	<0.08A	<0.08A	<0.08A	<0.08A
	ປັດໄຈພະລັງງານ	PF>0.9(ຢ່າງເຕັມທີ່)	PF>0.9(ທີ່ໂຫຼດເຕັມ)	PF>0.88(ຢ່າງເຕັມທີ່)	PF>0.88(ທີ່ ໂຫຼດເຕັມ)	PF> 0.88 (ຢ່າງເຕັມທີ່)
	THD	230Vac@THD <20% (ທີ່ ເຕັມ ໂຫຼດ)
	ປະສິດທິພາບ(ປະເພດ)	77%	79%	77%	77%	77%
	Inrush Current(ພິມ.)	ເລີ່ມເຢັນ 0.8A	ເລີ່ມເຢັນ 0.8A	ເຢັນເລີ່ມຕົ້ນ1.54A	ເລີ່ມເຢັນ 0.8A	ເລີ່ມເຢັນ 0.8A
	Anti Surge	L-N: 1.5kV
	ກະແສໄຟຟ້າຮົ່ວ	<0.25mA/230Vac
ສະພາບແວດລ້ອມ	ອຸນຫະພູມເຮັດວຽກ	tc: 55°C tc: 85°C
	ຄວາມຊຸ່ມຊື່ນທີ່ເຮັດວຽກ	20 ~ 95%RH, ບໍ່ condensing
	ອຸນຫະພູມການເກັບຮັກສາ, ຄວາມຊຸ່ມຊື່ນ	-40 ~ 80°C, 10~95%RH
	ອຸນຫະພູມ. ຄ່າສໍາປະສິດ	±0.03%/°C(0-50)°C
	ການສັ່ນສະເທືອນ	10 ~ 500Hz, 2G 12min./1cycle, ໄລຍະເວລາ 72 ນາທີ. ແຕ່ລະຕາມແກນ X, Y, Z.
ການປົກປ້ອງ	ການປ້ອງກັນຄວາມຮ້ອນເກີນ	ປັບ ຫຼືປິດກະແສໄຟອອກຢ່າງສະຫຼາດ ຖ້າອຸນຫະພູມ PCB ≥110°C, , ອັດຕະໂນມັດຟື້ນຕົວ.
	ປ້ອງກັນການໂຫຼດເກີນ	ປິດຜົນຜະລິດໃນເວລາທີ່ຈັດອັນດັບ power≥102%, ອັດຕະໂນມັດຟື້ນຕົວ.
	ການປ້ອງກັນວົງຈອນສັ້ນ	ປິດອັດຕະໂນມັດຖ້າວົງຈອນສັ້ນເກີດຂື້ນ, ອັດຕະໂນມັດຈະຟື້ນຕົວ.
	ການປ້ອງກັນການບໍ່ໂຫຼດ	ປິດຜົນຜະລິດຖ້າບໍ່ມີການໂຫຼດ, ອັດຕະໂນມັດຈະຟື້ນຕົວເມື່ອການໂຫຼດກັບຄືນສູ່ປົກກະຕິ.
ຄວາມປອດໄພ ແລະ EMC	ທົນທານຕໍ່ແຮງດັນ	I/P-O/P: 3750Vac
	ການຕໍ່ຕ້ານການໂດດດ່ຽວ	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	ມາດຕະຖານຄວາມປອດໄພ	IEC/EN61347-1, IEC/EN61347-2-13
	EMC Emision	EN55015, EN61000-3-2 Class C, IEC61000-3-3
	ພູມຕ້ານທານ EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	ມາດຕະຖານການທົດສອບ Strobe	IEEE 1789
ອື່ນໆ	ຂະໜາດ	43.2×0.5ມມ(D×H)
	ການຫຸ້ມຫໍ່	ຢູ່ເທິງຖົງ
	ນ້ຳໜັກ (G.W.)	42g±5g

ໃບເກັບເງິນ:

● ໄຟ LED ໄລຍະ dimming, ໄລຍະ dimming 2-100%

● ເຫມາະສໍາລັບ dimmer RPC MOSFET ແລະ FPC TRAIC dimmer

● Active PFC

● ການປ້ອງກັນ: ວົງຈອນສັ້ນ/ແຮງດັນໄຟຟ້າເກີນ/ກະແສໄຟຟ້າເກີນ

● ເທກໂນໂລຍີການນໍາຄວາມຮ້ອນ Silica gel, ລົມເຢັນທໍາມະຊາດ

● ປະລິມານໜ້ອຍສຸດ

●ເຫມາະສໍາລັບໄຟ LED ໃນເຮືອນແລະແສງສະຫວ່າງການຄ້າ

● ປອດໄພບໍ່ມີອຸປະກອນປ້ອງກັນການໂຫຼດ

●ເສດຖະກິດແລະການຕິດຕັ້ງສະດວກ

● ປະຕິບັດຕາມມາດຕະຖານຄວາມປອດໄພຂອງອຸປະກອນແສງໂລກ

●ຊັ້ນປ້ອງກັນ II

●ຮັບປະກັນສາມປີ

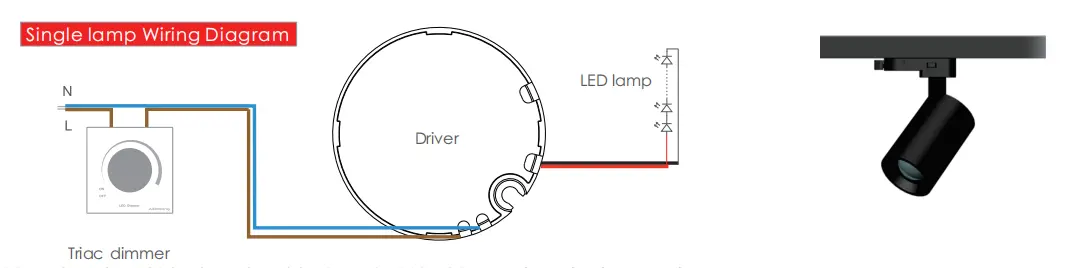

ແຜນຜັງສາຍ:

ສາຍໄຟ:

ສາຍໄຟອອກ: ສາຍ PVC ສີແດງ ແລະສີດໍາ 20AWG, ຄວາມຍາວ 200-230mm, ຄວາມຕ້ອງການຖອດສາຍ: 5-7mm

ສາຍວັດສະດຸປ້ອນ: 20AW ສີນ້ຳຕານສີຟ້າ VDE ສາຍສນວນສອງເທົ່າ, ຄວາມຍາວ 150-160 ມມ, ຄວາມຕ້ອງການການຖອດສາຍ: 5-7 ມມ

ການນໍາໃຊ້ຄໍາແນະນໍາ:

1. ກະລຸນາໃສ່ໃຈກັບຄວາມແຕກຕ່າງລະຫວ່າງຂາເຂົ້າ ແລະ ຂາອອກ, ເຊື່ອມຕໍ່ຢ່າງຖືກຕ້ອງ, ຈາກນັ້ນເປີດເຄື່ອງ

2. ກະລຸນາເຊື່ອມຕໍ່ທໍາອິດການໂຫຼດຂອງຜົນຜະລິດ DC, ເປີດການສະຫນອງພະລັງງານ afer ການກວດສອບ; ໃນໂຫມດປະຈຸບັນຄົງທີ່, ຖ້າພະລັງງານຢູ່ໃນວົງຈອນ atopen, ກະລຸນາປິດການສະຫນອງພະລັງງານແລະບໍ່ສາມາດເຊື່ອມຕໍ່ LED ໄດ້ຈົນກ່ວາພະລັງງານໄຟຟ້າທີ່ເກັບໄວ້ໂດຍການປ່ອຍອອກມາ, ຫຼືມັນອາດຈະເຮັດໃຫ້ LED ເສຍຫາຍ;

3. ປະເພດຂອງການສະຫນອງພະລັງງານນີ້ແມ່ນຈໍາກັດພຽງແຕ່ການນໍາໃຊ້ຂອງໂຄມໄຟ LED ແລະໂຄມໄຟ, ຊ່ວງ votage ວັດສະດຸປ້ອນແມ່ນ AC200-250v, ຜ້າຝ້າຍ insulation ຄວາມຮ້ອນແລະລາຍການອື່ນໆທີ່ຂັດຂວາງການກະຈາຍຄວາມຮ້ອນຂອງຜະລິດຕະພັນ, ເຊິ່ງ confoms ກັບຜະລິດຕະພັນພາຍໃຕ້ການສະຫນອງແຮງດັນໄຟຟ້າ Spe cified, ຊ່ວງປະຈຸບັນ, ອຸນຫະພູມສະພາບແວດລ້ອມການນໍາໃຊ້ແມ່ນ -20-45 ສະພາບແວດລ້ອມໄດ້, ຜະລິດຕະພັນນີ້ບໍ່ສາມາດປົກຄຸມໄດ້. ມັກສາມ ປີຂອງການຮັບປະກັນຟຣີ.

ສະພາບຜິດປົກກະຕິ ແລະວິທີການປິ່ນປົວທີ່ສອດຄ້ອງກັນ:

1. ໂຄມໄຟ LED ບໍ່ສະຫວ່າງຫຼັງຈາກເຊື່ອມຕໍ່ໄດເວີທີ່ປິດແສງໃນຕອນຕົ້ນ, ກະລຸນາປິດການປ້ອນຂໍ້ມູນ AC ແລະກວດເບິ່ງຕາມນີ້:.

a) ບໍ່ວ່າ DC ສົ່ງອອກການຕິດຕໍ່ທີ່ບໍ່ດີ:

b) ບໍ່ວ່າຈະເປັນຂົ້ວຜົນອອກຂອງ DC ແມ່ນປີ້ນກັບກັນ, ຫຼືກະດານ LED ຖືກເຊື່ອມຕິດກັນ;

c) ບໍ່ວ່າການປ້ອນຂໍ້ມູນ AC ເປັນການຕິດຕໍ່ທີ່ບໍ່ດີ: ທົດສອບຫຼັງຈາກການກໍາຈັດຄວາມລົ້ມເຫລວເຫຼົ່ານີ້.

2. ອຸປະກອນມີການເຊື່ອມຕໍ່ທີ່ດີ, ມີໄຟ LED, ແຕ່ໄຟ LED, ກະລຸນາຖອດອິນພຸດ AC ອອກ, ຈາກນັ້ນກວດເບິ່ງຜົນອອກຂອງ DC.

a) overoad.under load.

b) ບໍ່ວ່າຈະເປັນພາຣາມີເຕີ ແລະຕົວກໍານົດຕົວຈິງກົງກັນຫຼືບໍ່.

3. ກະລຸນາຕິດຕໍ່ກັບພວກເຮົາຢ່າງຈິງຈັງຖ້າທ່ານມີຄຳຖາມໃດໆໃນການນຳໃຊ້, ພວກເຮົາຈະພະຍາຍາມສຸດຄວາມສາມາດເພື່ອແກ້ໄຂບັນຫາກັບທ່ານ.
