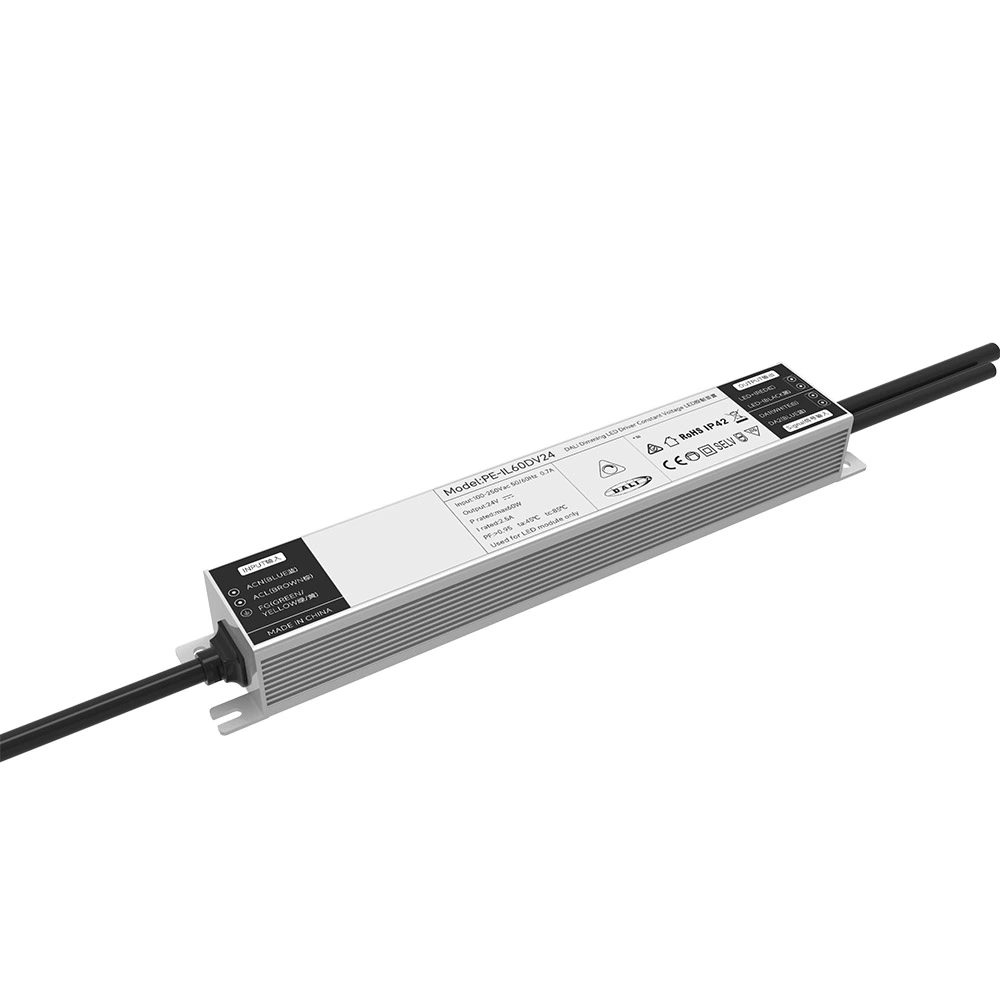

60W ແຮງດັນຄົງທີ່ 0/1-10V Dimmable LED Driver

ຄຸນະພາບສູງ 60W ແຮງດັນຄົງທີ່ຂອງໂຮງງານ Starwell 0/1-10V Dimmable LED Driver ແມ່ນຂະບວນການເຊື່ອມໂລຫະອາລູມິນຽມພິເສດ, ແກະອາລູມິນຽມແລະການລະບາຍຄວາມຮ້ອນພາຍໃນຂອງ silica gel, ການນໍາໃຊ້ທີ່ຫມັ້ນຄົງຫຼາຍ, ວັດຖຸດິບທັງຫມົດແມ່ນຍີ່ຫໍ້ທໍາອິດ, ແລະຊິບນໍາເຂົ້າເກີນ ການອອກແບບ dimming ເລິກກົງກັບລະບົບການ dimming ອັດສະລິຍະຂອງ 2 ຍີ່ຫໍ້, ແຮງດັນໄຟຟ້າແບບລຽບ. stroboscopic, ສຽງຕ່ໍາໃນຂະບວນການ dimming

ສົ່ງສອບຖາມ

ໃນຖານະເປັນຜູ້ຜະລິດ LED Driver ມືອາຊີບໃນປະເທດຈີນ, Starwell ຕ້ອງການໃຫ້ທ່ານ CE-certified 60W Constant Voltage 0/1-10V Dimmable LED Driver, wehich ຖືກອອກແບບມາສໍາລັບການ dimming ເລິກແລະລຽບແລະປະສົມປະສານ seamlessly ກັບລະບົບ dimming ອັດສະລິຍະທີ່ສຸດໃນຕະຫຼາດ. ໄດເວີໃຫ້ແສງສະຫວ່າງທີ່ບໍ່ມີ flicker ແລະສຽງລົບກວນຫນ້ອຍໃນລະຫວ່າງການປັບ. ມັນຍັງໃຫ້ການປົກປ້ອງທີ່ເຂັ້ມແຂງຕໍ່ກັບແຮງດັນໄຟຟ້າສູງເຖິງ 2kV, ເຮັດໃຫ້ມັນເປັນທາງເລືອກທີ່ທົນທານແລະຫລາກຫລາຍສໍາລັບຄໍາຮ້ອງສະຫມັກແສງສະຫວ່າງມືອາຊີບ.

ຂໍ້ມູນຈໍາເພາະ

ຕົວແບບ		PE-IL60DV24	PE-IL60DV12
ອອກ	ແຮງດັນຂາອອກ	24Vdc	12Vdc
	ແຮງດັນອອກສູງສຸດ	2.5A	5A
	ບໍ່ມີແຮງດັນຜົນຜະລິດໂຫຼດ	24Vdc	12Vdc
	ໂຫຼດລະດັບພະລັງງານ	0-2.5A	0-5A
	ພະລັງງານຜົນຜະລິດ	0-60W	0-60W
	ລະດັບ Strobe	ບໍ່ມີ Flicker
	ໄລຍະການຫຼຸດແສງ	0 ~ 100%, LED ເລີ່ມຕົ້ນທີ່ 0.03% ເປັນໄປໄດ້.
	ຄວາມຖີ່ຂອງການ dimming PWM	> 3600Hz
	ຄວາມຖືກຕ້ອງໃນປະຈຸບັນ	±3%
	ໂໝດປິດເຄື່ອງ	ຟັງຊັນຫນ່ວຍຄວາມຈໍາເມື່ອປິດເຄື່ອງ
ປ້ອນຂໍ້ມູນ	ການໂຕ້ຕອບການເຮັດໃຫ້ມືດມົວ	DALI (IEC62386)ປັດຈຸບັນການຄວບຄຸມສັນຍານ < 2mA
	ໄລຍະແຮງດັນຂາເຂົ້າ	100-250Vac
	ຄວາມຖີ່	50/60Hz
	ປະຈຸບັນການປ້ອນຂໍ້ມູນ	<0.7A ac100v
	ປັດໄຈພະລັງງານ	PF>0.99/110V ac(ເຕັມທີ່)
	THD	230Vac@THD <10% (ໃນການໂຫຼດເຕັມ)
	ປະສິດທິພາບ(ປະເພດ)	89%	87%
	ພະລັງງານສະແຕນບາຍ	0.4W
	Inrush Current(ພິມ.)	ເຢັນ start180A/220ns@230Vac ac
	Anti Surge	L-N: 2kV
	ກະແສໄຟຟ້າຮົ່ວ	<0.25mA/230Vac
ສະພາບແວດລ້ອມ	ອຸນຫະພູມເຮັດວຽກ	ta: 45°C tc: 80°C
	ຄວາມຊຸ່ມຊື່ນທີ່ເຮັດວຽກ	20 ~ 95%RH, ບໍ່ condensing
	ອຸນຫະພູມການເກັບຮັກສາ, ຄວາມຊຸ່ມຊື່ນ	-40 ~ 80°C, 10~95%RH
	Temp.Coefficient	±0.03%/°C(0-50)°C
	ການສັ່ນສະເທືອນ	10 ~ 500Hz, 2G 12min./1cycle, ໄລຍະເວລາ 72 ນາທີ. ແຕ່ລະຕາມແກນ X, Y, Z.
ການປົກປ້ອງ	ການປ້ອງກັນຄວາມຮ້ອນເກີນ	ປັບ ຫຼືປິດກະແສໄຟອອກຢ່າງສະຫຼາດ ຖ້າອຸນຫະພູມ PCB ≥110°C, , ອັດຕະໂນມັດຟື້ນຕົວ.
	ປ້ອງກັນການໂຫຼດເກີນ	ປິດຜົນຜະລິດໃນເວລາທີ່ຈັດອັນດັບ power≥102%, ອັດຕະໂນມັດຟື້ນຕົວ.
	ການປ້ອງກັນວົງຈອນສັ້ນ	ປິດອັດຕະໂນມັດຖ້າວົງຈອນສັ້ນເກີດຂື້ນ, ອັດຕະໂນມັດຈະຟື້ນຕົວ.
	ການປ້ອງກັນການບໍ່ໂຫຼດ	ຜົນຜະລິດແຮງດັນຄົງທີ່.
ຄວາມປອດໄພ & EMC	ທົນທານຕໍ່ແຮງດັນ	I/P-O/P: 3750Vac
	ການຕໍ່ຕ້ານການໂດດດ່ຽວ	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	ມາດຕະຖານຄວາມປອດໄພ	IEC/EN61347-1, IEC/EN61347-2-13
	ການປ່ອຍອາຍພິດ EMC	EN55015, EN61000-3-2 Class C, IEC61000-3-3
	ພູມຕ້ານທານ EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	ມາດຕະຖານການທົດສອບ Strobe	IEEE 1789
ອື່ນໆ	ຂະໜາດ	235×37×27ມມ(L×W×H)
	ການຫຸ້ມຫໍ່	240×47×33ມມ(L×W×H)
	ນ້ຳໜັກ (G.W.)	350g ± 10g

ລັກສະນະ:

1. ການໂຕ້ຕອບມາດຕະຖານ Dali ປະຕິບັດຕາມ Dali 144 ມາດຕະຖານ

2. ການຢັ້ງຢືນ Dali2, ສະມາຊິກ Dali

3. ຜົນຜະລິດການຄວບຄຸມດິຈິຕອນໄດ້ຖືກຮັບຮອງເອົາ, ແລະບໍ່ມີ stroboscopic

4. International ທົ່ວໄປ AC input ໄລຍະ 100-250V

5. ທໍາມະຊາດເຮັດໃຫ້ຄວາມເຢັນອາກາດ, ຄວາມຊຸ່ມ, ການນໍາໃຊ້ຄວາມຮ້ອນ, silica gel ຂະບວນການ dissipation ຄວາມຮ້ອນ

6. ເສັ້ນໂຄ້ງ dimming ຄວາມເລິກທີ່ພັດທະນາດ້ວຍຕົນເອງ

7. ຫນ້າທີ່ປ້ອງກັນຫຼາຍ

8. ຂະບວນການເຊື່ອມໂລຫະອາລູມິນຽມພິເສດ, ການອອກແບບປະລິມານຂະຫນາດນ້ອຍ ultra

9. ປະຕິບັດຕາມມາດຕະຖານ ERP, ແລະການບໍລິໂພກພະລັງງານສະແຕນບາຍແມ່ນຫນ້ອຍກວ່າ 0.5W

ຄໍາຮ້ອງສະຫມັກ:

1. ແຖບໄຟ LED

2. Villa ເຮັດໃຫ້ມີແສງອັດສະລິຍະ

3. ມັນສາມາດເຊື່ອມຕໍ່ກັບລະບົບໄຟອັດສະລິຍະ Dali

4. ແສງພິພິທະພັນ

ຂະໜາດ:

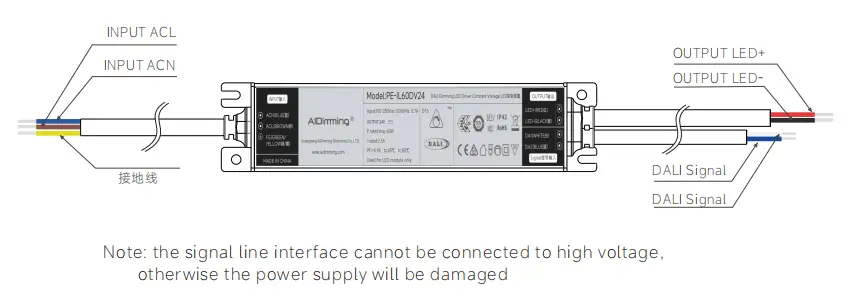

ສາຍໄຟ:

ຄໍາແນະນໍາສໍາລັບການນໍາໃຊ້:

ເວັ້ນເສຍແຕ່ໄດ້ລະບຸໄວ້ເປັນຢ່າງອື່ນ, ຂໍ້ມູນຈໍາເພາະແລະຕົວກໍານົດການທັງຫມົດແມ່ນໄດ້ວັດແທກການໂຫຼດ rated 230 VAC input ແລະ 25 ℃ອຸນຫະພູມອາກາດລ້ອມຮອບ.

ລວດຕາມການກໍານົດຜະລິດຕະພັນ, ແລະເອົາໃຈໃສ່ກັບທິດທາງໃນທາງບວກແລະທາງລົບແລະຂາເຂົ້າແລະຜົນຜະລິດ. ໝາຍເຫດ:

ໝາຍເຫດ 1: ກະລຸນາກວດເບິ່ງວ່າເຄື່ອງປ້ອນຂໍ້ມູນ ແລະ ວັດສະດຸປ້ອນຂໍ້ມູນຖືກຕ້ອງຫຼືບໍ່ ຫຼັງຈາກເປີດເຄື່ອງແລ້ວ;

ຫມາຍເຫດ 2: ກະລຸນາເຊື່ອມຕໍ່ການໂຫຼດກັບ DC output terminal ທໍາອິດ, ແລະຫຼັງຈາກນັ້ນເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານຫຼັງຈາກຢືນຢັນວ່າບໍ່ມີຄວາມຜິດພາດ; ໃນໂຫມດແຮງດັນຄົງທີ່, ຖ້າພະລັງງານຖືກເປີດຢູ່ໃນວົງຈອນເປີດ, ກະລຸນາຕັດການສະຫນອງພະລັງງານກ່ອນ, ແລະຫຼັງຈາກນັ້ນເຊື່ອມຕໍ່ LED ຫຼັງຈາກພະລັງງານໄຟຟ້າທີ່ເກັບໄວ້ໃນຊ່ອງສຽບອອກ;

ຫມາຍເຫດ 3: ໄດເວີພະລັງງານນີ້ແມ່ນໃຊ້ສໍາລັບໂຄມໄຟ LED. ຊ່ວງແຮງດັນຂາເຂົ້າຂອງຜະລິດຕະພັນນີ້ແມ່ນ AC 100- 250 V. ເມື່ອມັນຖືກນໍາໃຊ້ພາຍໃນແຮງດັນຜົນຜະລິດທີ່ກໍານົດໄວ້ແລະລະດັບປະຈຸບັນ, ເມື່ອອຸນຫະພູມສະພາບແວດລ້ອມແມ່ນ -20 ℃ເຖິງ +45 ℃, ແລະພື້ນຜິວບໍ່ສາມາດຖືກຫຸ້ມດ້ວຍຜ້າຝ້າຍ insulation ຄວາມຮ້ອນແລະວັດຖຸອື່ນໆທີ່ຂັດຂວາງການລະບາຍຄວາມຮ້ອນຂອງຜະລິດຕະພັນ, ຜະລິດຕະພັນນີ້ໄດ້ຮັບການຮັບປະກັນຜະລິດຕະພັນນີ້ 5 ປີໂດຍບໍ່ເສຍຄ່າພາຍໃຕ້ເງື່ອນໄຂການຮັບປະກັນ.

1. ຖ້າການສະຫນອງພະລັງງານບໍ່ສະຫວ່າງຫຼັງຈາກການເຊື່ອມຕໍ່ໄຟຟ້າຄັ້ງທໍາອິດຂອງອຸປະກອນ, ໃຫ້ຕັດການເຊື່ອມຕໍ່ AC input terminals ແລະກວດເບິ່ງ:

(1) ຂອງ ກ. ກວດເບິ່ງການຕິດຕໍ່ທີ່ບໍ່ດີຢູ່ບ່ອນສົ່ງອອກ DC.

(2) terminal ຜົນຜະລິດ dc ແມ່ນລົບ.

(3) ກວດສອບວ່າສະຖານີປ້ອນຂໍ້ມູນ ac ຕິດຕໍ່ບໍ່ດີ, ການແກ້ໄຂບັນຫາຫຼັງຈາກການທົດສອບໄຟຟ້າ.

(4) ສັນຍານການເຊື່ອມຕໍ່ການອ່ານຂໍ້ມູນຖືກຕັ້ງໃຫ້ປິດຫຼັງຈາກ boot

2. ເມື່ອອຸປະກອນເຊື່ອມຕໍ່ດ້ວຍໄຟຟ້າ, ໄຟ LED ຈະສະຫວ່າງຂຶ້ນ, ແຕ່ໄຟ LED ກະພິບ. ກະລຸນາຕັດການສະຫນອງພະລັງງານ ac input, ກວດສອບການອອກ dc:

(1) ຕົວກໍານົດການອອກແບບການສະຫນອງພະລັງງານແມ່ນສອດຄ່ອງກັບການນໍາໃຊ້ຕົວຈິງຂອງໂຄມໄຟ LED ແລະໂຄມໄຟ.

(2) ຖ້າທ່ານມີຄໍາຖາມຫຼືບັນຫາອື່ນໆໃນລະຫວ່າງການໃຊ້ຜະລິດຕະພັນ, ກະລຸນາຕິດຕໍ່ກັບບໍລິສັດຂອງພວກເຮົາໃນເວລາຕິດຕໍ່ສື່ສານແລະໃຫ້ຂໍ້ມູນທີ່ບໍ່ດີ. ພວກເຮົາຈະຊ່ວຍທ່ານແກ້ໄຂບັນຫາຢ່າງຈິງຈັງ.

ສະຖານະການຜິດປົກກະຕິແລະວິທີການປຸງແຕ່ງທີ່ສອດຄ້ອງກັນ:

ການໂຕ້ຕອບແສງສະຫວ່າງທີ່ຢູ່ດິຈິຕອນ (DALI) Dali slave ສົ່ງຂໍ້ມູນພຽງແຕ່ໃນເວລາທີ່ຮ້ອງຂໍໂດຍແມ່ບົດ, i.e. ໃນການຕອບສະຫນອງຄໍາສັ່ງ.

ໃນເຄືອຂ່າຍ Dali ດຽວກັນ, ມີເກືອບ 64 ຫນ່ວຍສໍາລອງ, ແຕ່ລະຄົນມີທີ່ຢູ່ສັ້ນແຍກຕ່າງຫາກ.

ນອກນັ້ນທ່ານຍັງສາມາດກໍານົດຫນ່ວຍງານຂຶ້ນກັບກຸ່ມ. ເຖິງ 16 ກຸ່ມສາມາດມີຢູ່ພ້ອມໆກັນ, ແລະຫນ່ວຍງານສໍາລອງສາມາດຂຶ້ນກັບກຸ່ມຕ່າງໆ.

ແຕ່ລະຫນ່ວຍສາມາດກໍານົດເຖິງ 16 scenes. ຄຸນສົມບັດຫຼັກຂອງອະນຸສັນຍາ Dali

1) ການສື່ສານ serial asynchronous

2) 1200 baud, ລະຫັດ Manchester

3) ສັນຍານຄວາມແຕກຕ່າງສອງສາຍ

4) ສູງໃນເວລາທີ່ແຮງດັນທີ່ແຕກຕ່າງກັນແມ່ນຫຼາຍກ່ວາ 9.5V

5) ຕ່ໍາໃນເວລາທີ່ແຮງດັນຄວາມແຕກຕ່າງແມ່ນຫນ້ອຍກວ່າ 6.5V

6) ການປຸງແຕ່ງການສື່ສານໂດຍຫນ່ວຍງານເຈົ້າພາບ

7) ລົດເມ Dali ສາມາດເຊື່ອມຕໍ່ 64 ອຸປະກອນສໍາລອງ
