ຈີນ 45W Constant Current 0-10V CCT Dimmable LED Driver Suppliers, ຜູ້ຜະລິດ - ລາຄາໂຮງງານໂດຍກົງ

ທ່ານຍິນດີຕ້ອນຮັບເຂົ້າມາໃນໂຮງງານຂອງພວກເຮົາເພື່ອຊື້ຂາຍຫລ້າສຸດ, ລາຄາຕໍ່າ, ແລະຄຸນນະພາບສູງ 45W Constant Current 0-10V CCT Dimmable LED Driver, STARWELL ຫວັງວ່າຈະຮ່ວມມືກັບທ່ານ.

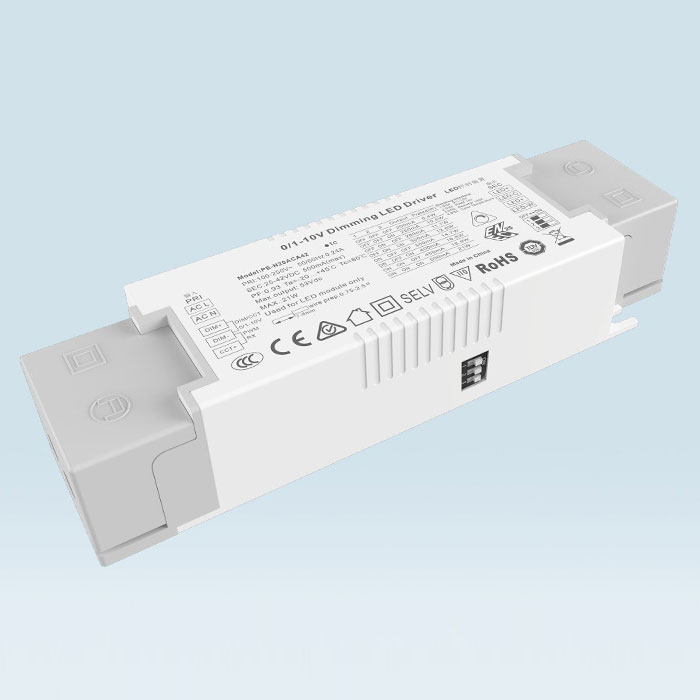

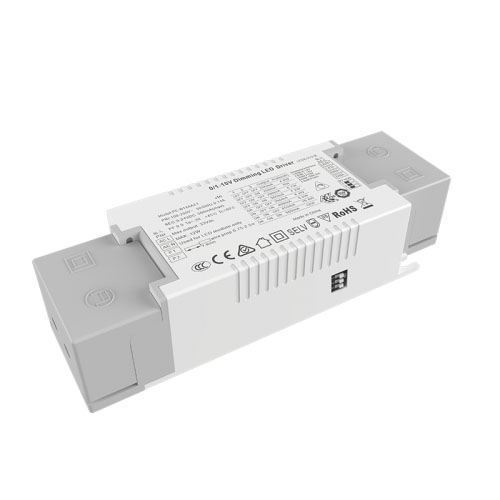

PE-N45ACA ຮັບຮອງເອົາການຄວບຄຸມສັນຍານສອງທາງ, ວິທີຫນຶ່ງເພື່ອຄວບຄຸມຄວາມສະຫວ່າງແລະອີກວິທີຫນຶ່ງເພື່ອຄວບຄຸມອຸນຫະພູມສີ. ວັດຖຸດິບທີ່ນຳໃຊ້ແມ່ນຍີ່ຫໍ້ແຖວທຳອິດ ແລະ ຊິບທີ່ນຳເຂົ້າຈາກການອອກແບບການເຮັດໃຫ້ມືດມົວເລິກພິເສດ, ເຊິ່ງກົງກັບລະບົບການຫຼຸດແສງອັດສະລິຍະທີ່ຫຼາກຫຼາຍໃນຕະຫຼາດ. ຜົນຜະລິດການຫຼຸດແສງ PWM ຄວບຄຸມຄວາມສະຫວ່າງຂອງ LED ແລະຄວບຄຸມອຸນຫະພູມສີຢ່າງຖືກຕ້ອງ. ຂະບວນການນໍາຄວາມຮ້ອນຂອງຊິລິໂຄນແມ່ນ dopted ພາຍໃນ, ແລະການດຸ່ນດ່ຽງຄວາມຮ້ອນຂອງອົງປະກອບເອເລັກໂຕຣນິກມີຄວາມຫມັ້ນຄົງຫຼາຍ.

45W Constant Current 0-10V CCT Dimmable LED Driver ຄຸນສົມບັດ:

1. Integrate multiple dimming and color matching interfaces

2. 0-10v/1-10v ປັບ

3. ຜົນຜະລິດການຄວບຄຸມດິຈິຕອນໄດ້ຖືກຮັບຮອງເອົາ, ແລະບໍ່ມີ stroboscopic

4. International ທົ່ວໄປ AC input ໄລຍະ 100-250V

5. ຄວາມເຢັນທາງອາກາດທໍາມະຊາດ, ຄວາມຊຸ່ມຊື້ນ, ການປະຕິບັດຄວາມຮ້ອນແລະຂະບວນການກະຈາຍຄວາມຮ້ອນ silica gel

6. ການອອກແບບ dimming ເລິກ

7. ຫນ້າທີ່ປ້ອງກັນຫຼາຍ

8. Output terminal ແຮງດັນໄວ, ປອດໄພແລະສະດວກ

9. ການອອກແບບ crimping, ສະດວກແລະໄວ

10. 8 gear ການຄັດເລືອກປະຈຸບັນ

11. ໃບຢັ້ງຢືນ TUV CE SAA ENEC

12.147.5*43*30ມມ

45W Constant Current 0-10V CCT Dimmable LED Driver ບັນຊີລາຍຊື່ຕົວແບບ:

0/1-10V CCT ຫຼຸດແສງປັດຈຸບັນຄົງທີ່

ຊຸດ	ຫຼຸດແສງ	ຕົວແບບ	ປ້ອນຂໍ້ມູນ	ພະລັງງານ	PF	ຜົນຜະລິດປະຈຸບັນ	ແຮງດັນຂາອອກ
PE-N14ACA 3-15W flicker ຟຣີ	PWM 10V 100K Potentiometer ຫນຶ່ງທາງ CCT ທາງດຽວ ມືດມົວ	PE-N14ACA42	AC100-250V	15W	0.88-0.96PF THD<10%	25-42V	150/180/200/250/280/300/320/350mA
PE-N20ACA 8-20W flicker ຟຣີ	PWM 10V 100K Potentiometer ຫນຶ່ງທາງ CCT ທາງດຽວ ມືດມົວ	PE-N20ACA42	AC100-250V	21ວ	0.88-0.96PF THD<10%	25-42V	200/250/280/300/350/400/450/500mA
PE-N30ACA 15-30W flicker ຟຣີ	PWM 10V 100K Potentiometer ຫນຶ່ງທາງ CCT ທາງດຽວ ມືດມົວ	PE-N30ACA42	AC100-250V	29.4ວ	0.88-0.96PF THD<10%	25-42V	350/400/450/500/550/600/650/700mA
PE-N45ACA 30-44W flicker ຟຣີ	PWM 10V 100K Potentiometer ຫນຶ່ງທາງ CCT ທາງດຽວ ມືດມົວ	PE-N45ACA42	AC100-250V	44.1ວ	0.88-0.96PF THD<10%	25-42V	700/750/800/850/900/950/1000/1050mA

45W Constant Current 0-10V CCT Dimmable LED Driver Application:

1.Led ແຫຼ່ງແສງສະຫວ່າງສອງສີ

2.Villa ເຮັດໃຫ້ມີແສງອັດສະລິຍະ

ລະບົບໄຟອັດສະລິຍະ 3.Wireless ສາມາດເຂົ້າເຖິງໄດ້

4.ແສງພິພິທະພັນ

45W Constant Current 0-10V CCT Dimmable LED Driver Specification:

ຕົວແບບ		PE-N30ACA42	PE-N45ACA42
ອອກ	ແຮງດັນຂາອອກ	25-42Vdc	25-42Vdc
	ແຮງດັນອອກສູງສຸດ	42Vdc	42Vdc
	ແຮງດັນຜົນຜະລິດທີ່ບໍ່ໂຫຼດ	53Vdc	53Vdc
	ປະຈຸບັນຜົນຜະລິດ	350/400/450/500/550/600/650/700mA	700/750/800/850/900/950/1000/1050mA
	ພະລັງງານຜົນຜະລິດ	8.75W~29.4W	17.5W~44.1W
	ລະດັບ Strobe	Flicker ຟຣີ
	ໄລຍະການຫຼຸດແສງ	0 ~ 100%, LED dimming ຈາກ 0.03%
	ຄວາມຖີ່ຂອງການປິດແສງ PWM	> 3600Hz
	ຄວາມຖືກຕ້ອງໃນປະຈຸບັນ	±3%
	ໂໝດປິດເຄື່ອງ	ສັນຍານທີ່ຫ້າວຫັນ, ບໍ່ມີການເຂົ້າເຖິງສັນຍານ, ຜົນຜະລິດສູງສຸດທີ່ກໍານົດໄວ້ໃນປະຈຸບັນ
ປ້ອນຂໍ້ມູນ	ການໂຕ້ຕອບການເຮັດໃຫ້ມືດມົວ	0-10V 1-10V 10vpwm 100k potentiometer ການໂຕ້ຕອບສັນຍານປະຈຸບັນ < 0.1mA
	ໄລຍະແຮງດັນຂາເຂົ້າ	100-250Vac
	ຄວາມຖີ່	50/60Hz
	ປະຈຸບັນການປ້ອນຂໍ້ມູນ	<0.3A ac110v	<0.5A ac110v
	ປັດໄຈພະລັງງານ	PF>0.99/100V	PF>0.99/100V
	THD	230Vac@THD <10% (ໃນການໂຫຼດເຕັມ)
	ປະສິດທິພາບ(ປະເພດ)	87%	88%
	Inrush Current(ພິມ.)	ເຢັນເລີ່ມຕົ້ນ20A@230Vac	ເຢັນເລີ່ມຕົ້ນ20A@230Vac
	Anti Surge	L-N: 2kV
	ກະແສໄຟຟ້າຮົ່ວ	<0.25mA/230Vac
ສະພາບແວດລ້ອມ	ອຸນຫະພູມເຮັດວຽກ	ta: 45°C tc: 80°C
	ຄວາມຊຸ່ມຊື່ນທີ່ເຮັດວຽກ	20 ~ 95%RH, ບໍ່ condensing
	ອຸນຫະພູມການເກັບຮັກສາ, ຄວາມຊຸ່ມຊື່ນ	-40~80°C°, 10~95%RH
	Temp.Coefficient	±0.03%/°C(0-50)°C
	ການສັ່ນສະເທືອນ	10 ~ 500Hz, 2G 12min./1cycle, ໄລຍະເວລາ 72 ນາທີ. ແຕ່ລະຕາມແກນ X, Y, Z.
ການປົກປ້ອງ	ປ້ອງກັນຄວາມຮ້ອນເກີນ	ປັບ ຫຼືປິດກະແສໄຟອອກຢ່າງສະຫຼາດ ຖ້າອຸນຫະພູມ PCB ≥110°C, , ອັດຕະໂນມັດຟື້ນຕົວ.
	ປ້ອງກັນການໂຫຼດເກີນ	ປິດຜົນຜະລິດໃນເວລາທີ່ຈັດອັນດັບ power≥102%, ອັດຕະໂນມັດຟື້ນຕົວ.
	ການປ້ອງກັນວົງຈອນສັ້ນ	ປິດອັດຕະໂນມັດຖ້າວົງຈອນສັ້ນເກີດຂື້ນ, ອັດຕະໂນມັດຈະຟື້ນຕົວ.
	ການປ້ອງກັນການບໍ່ໂຫຼດ	ຜົນຜະລິດແຮງດັນຄົງທີ່.
ຄວາມປອດໄພ & EMC	ທົນທານຕໍ່ແຮງດັນ	I/P-O/P: 3750Vac
	ການຕໍ່ຕ້ານການໂດດດ່ຽວ	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	ມາດຕະຖານຄວາມປອດໄພ	IEC/EN61347-1, IEC/EN61347-2-13
	ການປ່ອຍອາຍພິດ EMC	EN55015, EN61000-3-2 Class C, IEC61000-3-3
	ພູມຕ້ານທານ EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	ມາດຕະຖານການທົດສອບ Strobe	IEEE 1789
ອື່ນໆ	ຂະໜາດ	160(130)×43×30mm(L×W×H)
	ການຫຸ້ມຫໍ່	ຖົງ PE
	ນ້ຳໜັກ (G.W.)	245g ± 10g
ຂໍ້ສັງເກດ	ຜະລິດຕະພັນທໍາມະດາຖືກຄວບຄຸມໂດຍວິທີຫນຶ່ງຂອງການປັບຄວາມສະຫວ່າງແລະວິທີຫນຶ່ງຂອງການປັບອຸນຫະພູມສີ. ບາງລະບົບອັດສະລິຍະໃນຕະຫຼາດຖືກຄວບຄຸມໂດຍສອງວິທີຂອງການປັບຄວາມສະຫວ່າງເພື່ອປະສົມສີ. ຄໍາແນະນໍາພິເສດແມ່ນຈໍາເປັນ, ແລະບໍລິສັດຂອງພວກເຮົາມີຂັ້ນຕອນທີ່ສອດຄ້ອງກັນ ຕົວກໍານົດການວັດແທກແມ່ນດໍາເນີນພາຍໃຕ້ການປ້ອນຂໍ້ມູນ 230V AC ສະພາບແວດລ້ອມ 25 ອົງສາ ການສະຫນອງພະລັງງານໃນປະຈຸບັນຄົງທີ່, ໃນສະຖານະບໍ່ dimming, ປະຈຸບັນຜົນຜະລິດແມ່ນຄ່າສູງສຸດທີ່ກໍານົດໄວ້ ແຮງດັນທີ່ເຊື່ອມຕໍ່ກັບໂຄມໄຟຈະຕ້ອງຢູ່ພາຍໃນຂອບເຂດແຮງດັນທີ່ລະບຸໄວ້ຂອງການສະຫນອງພະລັງງານ ຜະລິດຕະພັນນີ້ຮັບຮອງເອົາຂະບວນການກະຈາຍຄວາມຮ້ອນ silica gel ການນໍາໃຊ້ເພື່ອດຸ່ນດ່ຽງອຸນຫະພູມພາຍໃນແລະຮັບປະກັນຄວາມປອດໄພແລະຄວາມຫມັ້ນຄົງຂອງຜະລິດຕະພັນ ໄລຍະຫ່າງການທົດສອບຂອງສາຍສັນຍານ: 1.5 ຕາລາງກິໂລແມັດ shielded wire, 200m ມີ 20 ການສະຫນອງພະລັງງານ. ເນື່ອງຈາກປັດໄຈທາງໄກ, ໄລຍະຫ່າງແມ່ນ ຍາວ, ແລະຈໍານວນຂອງການຄວບຄຸມຈະຫຼຸດລົງ

ຂະໜາດ:

ປ້າຍກຳກັບ:

ການຄັດເລືອກໃນປັດຈຸບັນນໍາພາ:

ສະຫຼັບ DIP ສໍາລັບ 8 ທາງເລືອກຂອງປະຈຸບັນທາງເລືອກໄວ (ເບິ່ງຕາຕະລາງຂ້າງລຸ່ມນີ້).

ຫຼັງຈາກການຕັ້ງຄ່າປັດຈຸບັນໂດຍສະວິດ DIP, ປິດແລະຈາກນັ້ນເປີດເພື່ອເຮັດໃຫ້ປະຈຸບັນໃຫມ່ປະສິດທິຜົນ.

ຕົວຢ່າງ: LED 3.2V / pcs: 9-24V ສາມາດພະລັງງານ 3-7pcs LEDs ໃນຊຸດ, 25-42V ສາມາດພະລັງງານ 7-12pcs LEDs, ປະລິມານສູງສຸດຂອງ LEDs ໃນຊຸດຈະຂຶ້ນກັບແຮງດັນທີ່ແທ້ຈິງຂອງ LED.

ແຜນວາດສາຍ:

ການນໍາໃຊ້ຄໍາແນະນໍາ:

ປາຍຂາເຂົ້າຂອງຜະລິດຕະພັນໄດ້ຖືກສະໜອງໃຫ້ດ້ວຍຝາປິດການບີບອັດເສັ້ນປ້ອນເຂົ້າດ້ວຍຕົວຍຶດຕົວລັອກ. ໃຊ້ screwdriver ທີ່ມີສະລັອດຕິງເພື່ອບັງຄັບຂຶ້ນຢ່າງເທົ່າທຽມກັນແລະອຽງຊ້າໆເປີດເພື່ອເປີດເຜີຍຊ່ອງສຽບ input, ເຊື່ອມຕໍ່ AC live line L ແລະ zero line n, ແລະເຊື່ອມຕໍ່ terminal ຜົນຜະລິດອີງຕາມການກໍານົດຜະລິດຕະພັນ. ເອົາໃຈໃສ່ກັບ poles ໃນທາງບວກແລະທາງລົບຫມາຍເຫດ

1. ເມື່ອໃຊ້ການສະຫນອງພະລັງງານນີ້, ກະລຸນາໃສ່ໃຈເພື່ອຈໍາແນກປາຍ input ແລະ output. ກະລຸນາສາຍໃຫ້ຖືກຕ້ອງແລະເປີດພຽງແຕ່ຫຼັງຈາກການກວດສອບຫມາຍເຫດ

2. ກະລຸນາເຊື່ອມຕໍ່ການໂຫຼດຢູ່ທີ່ຜົນຜະລິດ DC ກ່ອນ, ຢືນຢັນວ່າມັນຖືກຕ້ອງ, ແລະຫຼັງຈາກນັ້ນເປີດການສະຫນອງພະລັງງານ; ໃນໂຫມດປະຈຸບັນຄົງທີ່, ຖ້າວົງຈອນເປີດຖືກເປີດ, ກະລຸນາປິດການສະຫນອງພະລັງງານແລະເຊື່ອມຕໍ່ LED ຫຼັງຈາກພະລັງງານໄຟຟ້າທີ່ເກັບຮັກສາໄວ້ໃນຕອນທ້າຍຂອງຜົນຜະລິດໄດ້ຖືກປ່ອຍອອກມາ, ຖ້າບໍ່ດັ່ງນັ້ນ LED ອາດຈະຖືກໄຟໄຫມ້.

3. ໄດເວີພະລັງງານນີ້ໃຊ້ສໍາລັບໂຄມໄຟ LED ເທົ່ານັ້ນ. ຊ່ວງແຮງດັນຂາເຂົ້າຂອງຜະລິດຕະພັນແມ່ນ AC 100-265V. ໃນເວລາທີ່ມັນຖືກນໍາໃຊ້ພາຍໃນແຮງດັນຜົນຜະລິດທີ່ກໍານົດໄວ້ແລະລະດັບປະຈຸບັນ, ອຸນຫະພູມອາກາດລ້ອມຮອບແມ່ນ - 20 ຫາ + 45 ℃, ແລະຫນ້າດິນບໍ່ສາມາດຖືກປົກຄຸມດ້ວຍຜ້າຝ້າຍ insulation ຄວາມຮ້ອນແລະລາຍການອື່ນໆທີ່ສະກັດກັ້ນການແຜ່ກະຈາຍຄວາມຮ້ອນຂອງຜະລິດຕະພັນ. ພາຍໃຕ້ສະພາບແວດລ້ອມທີ່ຕອບສະຫນອງເງື່ອນໄຂການບໍລິການຂອງຜະລິດຕະພັນ, ຜະລິດຕະພັນນີ້ມີຄວາມສຸກກັບການຮັບປະກັນຟຣີຫ້າປີ.

ການແກ້ໄຂບັນຫາທົ່ວໄປໃນລະຫວ່າງການນໍາໃຊ້:

1. ຜະລິດຕະພັນບໍ່ເຮັດວຽກເມື່ອເປີດເຄື່ອງ:

ກວດເບິ່ງວ່າສາຍຄວາມກົດດັນໄດ້ຖືກເຊື່ອມຕໍ່ຢ່າງຖືກຕ້ອງ, ກົດປຸ່ມສາຍຄວາມກົດດັນອີກເທື່ອຫນຶ່ງ,

ບໍ່ວ່າຈະເປັນຂົ້ວບວກແລະລົບຂອງໂຄມໄຟ LED ແມ່ນຖືກຕ້ອງ,

ການເຊື່ອມຕໍ່ຂາເຂົ້າ ແລະ ຂາອອກບໍ່ຖືກຕ້ອງ.

ກວດເບິ່ງວ່າສາຍສັນຍານແມ່ນວົງຈອນສັ້ນຫຼືບໍ່ (ໂຄມໄຟສັນຍານສາມາດເປີດໄດ້ເມື່ອຕັດການເຊື່ອມຕໍ່)

2. ການເປີດໄຟແຟລດ: 1. ຖ້າໂຄມໄຟກະພິບ, ກະລຸນາກວດເບິ່ງວ່າແຮງດັນຂອງໂຄມໄຟ LED ຢູ່ໃນຂອບເຂດແຮງດັນໄຟຟ້າຫຼືບໍ່.

3. ບໍ່ມີສີປະສົມອຸນຫະພູມຫຼືປັບຄວາມສະຫວ່າງ:

ກະລຸນາກວດເບິ່ງວ່າສາຍສັນຍານຖືກເຊື່ອມຕໍ່ ຫຼື ວົງຈອນສັ້ນ.

ພຽງແຕ່ສາມາດປັບຄວາມສະຫວ່າງໄດ້, ບໍ່ແມ່ນການປະສົມສີອຸນຫະພູມ. ກະລຸນາກວດເບິ່ງວ່າລະບົບເປັນລະບົບສອງທາງທີ່ປັບຄວາມສະຫວ່າງ, ອຸນຫະພູມແລະສີໃນເວລາດຽວກັນ

4. ເນື່ອງຈາກການສະຫນອງພະລັງງານໄດ້ຖືກຄວບຄຸມໂດຍຫມາຍເລກສາຍແຮງດັນຕ່ໍາ, ສາຍສັນຍານ shielded ຈະຖືກນໍາໃຊ້ຫຼາຍເທົ່າທີ່ເປັນໄປໄດ້ໃນການນໍາໃຊ້ຕົວຈິງເພື່ອຮັບປະກັນປະລິມານການຄວບຄຸມແລະໄລຍະຫ່າງ.

ຄວາມແຕກຕ່າງລະຫວ່າງ 0-10V ແລະ 1-10V:

1.When dimmer 0 / 10V ຖືກປັບໃຫ້ສູງສຸດ 10V, ປະຈຸບັນຜົນຜະລິດຈະບັນລຸ 100% ຂອງຜົນຜະລິດພະລັງງານ, ແລະຄວາມສະຫວ່າງຈະບັນລຸ 100%. ເມື່ອ dimmer 0-10V ຖືກປັບເປັນ 0V, ປະຈຸບັນຈະເປັນຕໍາ່ສຸດທີ່, ແລະແສງສະຫວ່າງຈະຖືກປິດ; ເມື່ອ 1-10V dimming ຖືກປັບເປັນ 1V, ປະຈຸບັນແມ່ນຕໍາ່ສຸດທີ່ແລະແສງສະຫວ່າງຈະປິດ.

2.ຄວາມແຕກຕ່າງລະຫວ່າງ 0-10V ແລະ 1-10V dimming: ແຮງດັນເລີ່ມຕົ້ນແລະປິດທີ່ແຕກຕ່າງກັນ, 0-10V ແມ່ນຢູ່ທີ່ 0.7V, (ຄວາມສະຫວ່າງຕ່ໍາສຸດ) 1-10V ແມ່ນຢູ່ທີ່ 1.2V (ຄວາມສະຫວ່າງຕ່ໍາສຸດ).

3.Digital dimming driver 0-10V ແລະ 1-10V dimming ການກໍານົດອັດຕະໂນມັດສອງໂຫມດ dimming.

4.The ວົງຈອນສັນຍານດຽວກັນຄວບຄຸມແສງສະຫວ່າງແລະຊ້ໍາໃນເວລາດຽວກັນ.

5.Dimmer (ລະບົບ dimming) ແບ່ງອອກເປັນ 0-10V ແລະ 1-10V dimming ສັນຍານ.

ຄວາມເຂົ້າກັນໄດ້ 6.Dimming ແມ່ນກ່ຽວຂ້ອງກັບໄລຍະການຄວບຄຸມຂອງສາຍສັນຍານແລະຈໍານວນຂອງການສະຫນອງພະລັງງານຄວບຄຸມ. ຖ້າຕົວເລກໃຫຍ່ເກີນໄປຫຼືສາຍສັນຍານຍາວເກີນໄປ, ບັນຫາເຊັ່ນບໍ່ສາມາດປັບຕ່ໍາແລະບໍ່ສາມາດປັບໄດ້ປິດຈະເກີດຂື້ນ.
