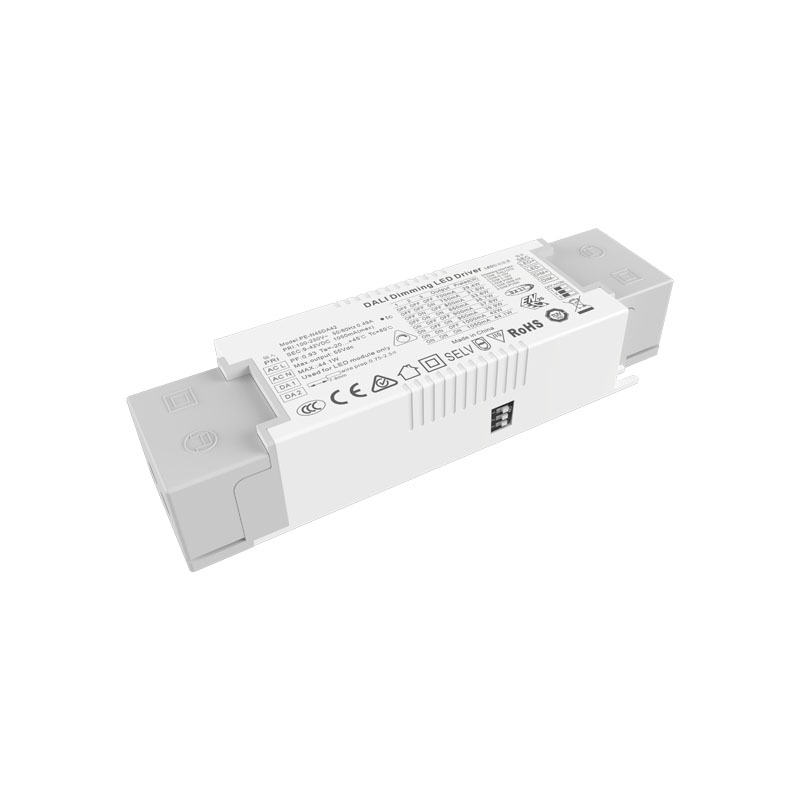

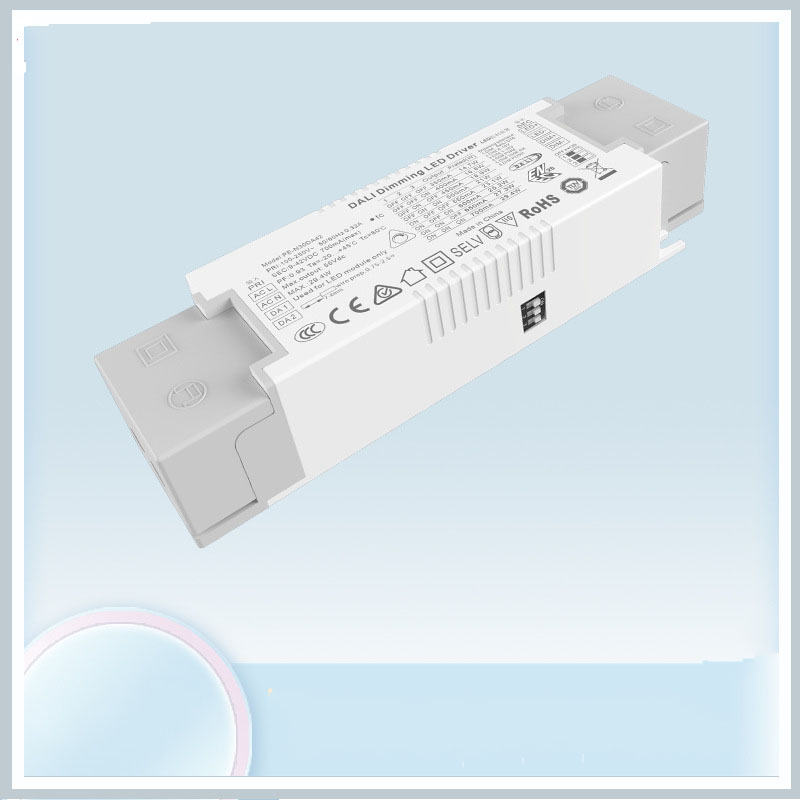

30W Constant Current DALI Dimmable LED Driver

STARWELL ແມ່ນຫນຶ່ງໃນຜູ້ນໍາດ້ານວິຊາຊີບຈີນ 30W Constant Current DALI Dimmable LED Driver ຜູ້ຜະລິດທີ່ມີຄຸນນະພາບສູງແລະລາຄາທີ່ເຫມາະສົມ. ຍິນດີຕ້ອນຮັບຕິດຕໍ່ພວກເຮົາ.
DALI (Digital Addressable Lighting Interface) ແມ່ນມາດຕະຖານສາກົນສໍາລັບການຄວບຄຸມ ballasts ເອເລັກໂຕຣນິກ, ຫມໍ້ແປງໄຟ, LEDs, ໄຟສຸກເສີນແລະທາງອອກໃນລະບົບການຄວບຄຸມໄຟດິຈິຕອນທີ່ງ່າຍຕໍ່ການຄຸ້ມຄອງ.

ສົ່ງສອບຖາມ

ຫນຶ່ງໃນຜູ້ຜະລິດຈີນຂອງ 30W Constant Current DALI Dimmable LED Driver, ສະເຫນີຄຸນນະພາບທີ່ດີເລີດໃນລາຄາທີ່ແຂ່ງຂັນ, ແມ່ນ STARWELL. ຮູ້ສຶກວ່າບໍ່ເສຍຄ່າເພື່ອຕິດຕໍ່.

DALI Dimming LED Driver ແມ່ນຫນຶ່ງໃນຕົວຂັບ LED dimming ຄົງທີ່ທີ່ພັດທະນາໂດຍບໍລິສັດຂອງຂ້ອຍດ້ວຍປັດໃຈພະລັງງານສູງ, ປະສິດທິພາບສູງ, ຄວາມແມ່ນຍໍາສູງ, ການນໍາໃຊ້ຊິບຄວບຄຸມການສູນເສຍຕ່ໍາທີ່ຫມັ້ນຄົງແລະອົງປະກອບທີ່ມີປະສິດທິພາບສູງເຮັດໃຫ້ມັນມີສຽງຕ່ໍາ, ການປະຢັດພະລັງງານ, ການປົກປັກຮັກສາສິ່ງແວດລ້ອມ, ຊີວິດຍາວແລະລັກສະນະອື່ນໆ.

PE-N30DA ມີ DALI / Push / 0-10V / 1-10V / PWM / R DIM ຫົກວິທີ dimming, ໃຊ້ປຸ່ມ DIP ເພື່ອປ່ຽນຟັງຊັນ dimming, ບໍ່ແຊກແຊງເຊິ່ງກັນແລະກັນ, ບໍ່ມີຢູ່ໃນເວລາດຽວກັນ.

ການໂຕ້ຕອບການ dimming:

1. DALI dimming, ໃຊ້ມາດຕະຖານການໂຕ້ຕອບສັນຍານ DALI. ສາມາດຈັບຄູ່ກັບລະບົບການຄວບຄຸມ DALI ທັງໝົດໃນເຄື່ອງໝາຍ.

2.0-10V dimming, ໃຊ້ມາດຕະຖານການຕໍ່ຕ້ານ 0-10V / 100K / 10V PWM dimming.

30W Constant Current DALI Dimmable LED Driver ຄຸນນະສົມບັດ:

1. ປະສົມປະສານ DALI/Push/0-10V/1-10V/PWM/R DIM ການໂຕ້ຕອບການ dimming ມາດຕະຖານ

2. ດ້ວຍຟັງຊັນ PUSH ເພື່ອຮັບຮູ້ PUSH dimming

3. ຜົນຜະລິດການຄວບຄຸມດິຈິຕອນ, flicker ຟຣີ

4. International ທົ່ວໄປ AC input ໄລຍະ 100-250V

5. ປະເພດການປ້ອງກັນ: ວົງຈອນສັ້ນ / ໃນໄລຍະປະຈຸບັນ / over voltage

6. ລົມເຢັນທໍາມະຊາດ

7. ສະຖານີໃຫຍ່ຖືກລັອກໂດຍສະກູ

8. ເສດຖະກິດແລະການຕິດຕັ້ງສະດວກ

9. ປະຕິບັດຕາມມາດຕະຖານຄວາມປອດໄພຂອງອຸປະກອນແສງສະຫວ່າງຂອງໂລກ

10. ຊັ້ນ II

11. ຮັບປະກັນ 5 ປີ

12. ໃບຢັ້ງຢືນ TUV CE SAA ENEC

13. ຂະໜາດ: 147.5*43*30mm

30W Constant Current DALI Dimmable LED Driver ບັນຊີລາຍຊື່ຕົວແບບ:

DALI ການຫຼຸດແສງປັດຈຸບັນຄົງທີ່

ຊຸດ	ຫຼຸດແສງ	ຕົວແບບ	ປ້ອນຂໍ້ມູນ	ພະລັງງານ	PF	ແຮງດັນຂາອອກ	ປະຈຸບັນຜົນຜະລິດ
PE-N14DA 12-14.7W	DALI/Push/0-10V/1-10V/100K ຕົວຕ້ານທານ/PWM	PE-N14DA24	AC100-250V	12 ວ	0.88-0.96PF THD<10%	9-24V	200/250/280/300/350/400/450/500mA
PE-N14DA 12-14.7W	DALI/Push/0-10V/1-10V/100K ຕົວຕ້ານທານ/PWM	PE-N14DA42	AC100-250V	14.7ວ	0.88-0.96PF THD<10%	9-42V	150/180/200/250/280/300/320/350mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/100K ຕົວຕ້ານທານ/PWM	PE-N20DA24	AC100-250V	19.2 ວ	0.88-0.96PF THD<10%	9-24V	450/500/550/600/650/700/750/800mA
PE-N20DA 12-20W	DALI/Push/0-10V/1-10V/100K ຕົວຕ້ານທານ/PWM	PE-N20DA42	AC100-250V	21ວ	0.88-0.96PF THD<10%	9-42V	200/250/280/300/350/400/450/500mA
PE-N30DA 20-30W	DALI/Push/0-10V/1-10V/100K ຕົວຕ້ານທານ/PWM	PE-N30DA42	AC100-250V	29.4ວ	0.88-0.96PF THD<10%	9-42V	350/400/450/500/550/600/650/700mA
PE-N45DA 30-45W	DALI/Push/0-10V/1-10V/100K Resistor/PWM	PE-N45DA42	AC100-250V	44.1ວ	0.88-0.96PF THD<10%	9-42V	700/750/800/850/900/950/1000/1050mA
ສໍາລັບ N60DA 30-60W	DALI/Push/0-10V/1-10V/100K ຕົວຕ້ານທານ/PWM	PE-N60DA42	AC200-250V	58.8W	0.88-0.96PF THD<10%	9-42V	700/800/900/1000/1100/1200/ 1300/1400mA

30W Constant Current DALI Dimmable LED Driver Application:

DALI (Digital Addressable Lighting Interface) ໄດເວີ LED ຖືກໃຊ້ໃນສະຖານະການຕ່າງໆ. ນີ້ແມ່ນບາງແອັບພລິເຄຊັນທົ່ວໄປ:

1. ແສງສະຫວ່າງອາຄານການຄ້າ

2. ສະຖາບັນການສຶກສາ

3. ສະຖານທີ່ຮັກສາສຸຂະພາບ

4. ອຸດສາຫະກໍາການຕ້ອນຮັບ

5. ຮ້ານຂາຍຍ່ອຍ

6. ແສງສະຖາປັດຕະຍະກໍາ

7. ແສງກາງແຈ້ງ

30W Constant Current DALI Dimmable LED Driver Specification:

ຕົວແບບ		PE-N30DA42	PE-N45DA42
ອອກ	ແຮງດັນຂາອອກ	9-42Vdc	9-42Vdc
	ແຮງດັນອອກສູງສຸດ	42Vdc	42Vdc
	ແຮງດັນຜົນຜະລິດທີ່ບໍ່ໂຫຼດ	55Vdc	55Vdc
	ປະຈຸບັນຜົນຜະລິດ	550/600/650/700mA	900/950/1000/1050mA
	ພະລັງງານຜົນຜະລິດ	4.95W~29.4W	8.1W~44.1W
	ລະດັບ Strobe	ບໍ່ມີ Flicker
	ໄລຍະການຫຼຸດແສງ	0 ~ 100%, LED ເລີ່ມຕົ້ນທີ່ 0.03% ເປັນໄປໄດ້.
	ຄວາມຖີ່ຂອງການ dimming PWM	> 3600Hz
	ຄວາມຖືກຕ້ອງໃນປະຈຸບັນ	±3%
	Ripple & Noise	≤2V (ບໍ່ມີແສງສະຫວ່າງ)
ປ້ອນຂໍ້ມູນ	ການໂຕ້ຕອບການເຮັດໃຫ້ມືດມົວ	DALI (IEC62386), Push /0-10V/1-10V/PWM/100KR DIM ສັນຍານການຄວບຄຸມປັດຈຸບັນ < 0.1mA
	ໄລຍະແຮງດັນຂາເຂົ້າ	100-250Vac
	ຄວາມຖີ່	50/60Hz
	ປະຈຸບັນການປ້ອນຂໍ້ມູນ	<0.37A		<0.56A
	ປັດໄຈພະລັງງານ	PF>0.95/100Vac, ໃນເວລາໂຫຼດເຕັມ		PF>0.95/100Vac, ໃນເວລາໂຫຼດເຕັມ
	THD	230Vac@THD ≤15% (ໂຫຼດເຕັມ)
	ປະສິດທິພາບ(tys.)	88% ການໂຫຼດເຕັມ		88% ການໂຫຼດເຕັມ
	Inrush Current(ພິມ.)	ເລີ່ມເຢັນ 3.7A@230Vac		ເລີ່ມເຢັນ 5.6A@230Vac
	Anti Surge	L-N: 2kV
	ກະແສໄຟຟ້າຮົ່ວ	<0.25mA/230Vac
ສະພາບແວດລ້ອມ	ອຸນຫະພູມເຮັດວຽກ	ta: 45°C tc: 80°C
	ຄວາມຊຸ່ມຊື່ນທີ່ເຮັດວຽກ	20 ~ 95%RH, ບໍ່ condensing
	ອຸນຫະພູມການເກັບຮັກສາ, ຄວາມຊຸ່ມຊື່ນ	-40 ~ 80°C, 10~95%RH
	ອຸນຫະພູມ. ຄ່າສໍາປະສິດ	±0.03%/°C(0-50)°C
	ການສັ່ນສະເທືອນ	10 ~ 500Hz, 2G 12min./1cycle, ໄລຍະເວລາ 72 ນາທີ. ແຕ່ລະຕາມແກນ X, Y, Z.
ການປົກປ້ອງ	ການປົກປ້ອງຄວາມຮ້ອນເກີນ	ປັບ ຫຼືປິດກະແສໄຟອອກຢ່າງສະຫຼາດ ຖ້າອຸນຫະພູມ PCB ≥110°C, , ອັດຕະໂນມັດຟື້ນຕົວ.
	ປ້ອງກັນການໂຫຼດເກີນ	ປິດຜົນຜະລິດໃນເວລາທີ່ຈັດອັນດັບ power≥102%, ອັດຕະໂນມັດຟື້ນຕົວ.
	ການປ້ອງກັນວົງຈອນສັ້ນ	ປິດອັດຕະໂນມັດຖ້າວົງຈອນສັ້ນເກີດຂື້ນ, ອັດຕະໂນມັດຈະຟື້ນຕົວ.
	ການປ້ອງກັນການບໍ່ໂຫຼດ	ຜົນຜະລິດແຮງດັນຄົງທີ່.
ຄວາມປອດໄພ ແລະ EMC	ທົນທານຕໍ່ແຮງດັນ	I/P-O/P: 3750Vac
	ການຕໍ່ຕ້ານການໂດດດ່ຽວ	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	ມາດຕະຖານຄວາມປອດໄພ	IEC/EN61347-1, IEC/EN61347-2-13
	ການປ່ອຍອາຍພິດ EMC	EN55015, EN61000-3-2 Class C, IEC61000-3-3
	ພູມຕ້ານທານ EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	ມາດຕະຖານການທົດສອບ Strobe	IEEE 1789
ອື່ນໆ	ຂະໜາດ	147.5(117)×43×30mm(L×W×H)
	ການຫຸ້ມຫໍ່	ຖົງ PE
	ນ້ຳໜັກ (G.W.)	187g / 245g ± 10g

ຂະໜາດ:

ປ້າຍກຳກັບ:

ການເລືອກ LED ໃນປັດຈຸບັນ:

ສະຫຼັບ DIP ສໍາລັບ 8 ທາງເລືອກຂອງປະຈຸບັນທາງເລືອກໄວ (ເບິ່ງຕາຕະລາງຂ້າງລຸ່ມນີ້).

ຫຼັງຈາກການຕັ້ງຄ່າປັດຈຸບັນໂດຍສະວິດ DIP, ປິດແລະຈາກນັ້ນເປີດເພື່ອເຮັດໃຫ້ປະຈຸບັນໃຫມ່ປະສິດທິຜົນ.

ຕົວຢ່າງ: LED 3.2V / pcs: 9-24V ສາມາດພະລັງງານ 3-7pcs LEDs ໃນຊຸດ, 9-42V ສາມາດພະລັງງານ 3-12pcs LEDs, ປະລິມານສູງສຸດຂອງ LEDs ໃນຊຸດຈະຂຶ້ນກັບແຮງດັນທີ່ແທ້ຈິງຂອງ LED.

ແຜນວາດສາຍໄຟອ່ອນ DALI:

ແຜນວາດສາຍໄຟອ່ອນ 0-10V:

ຊຸກຍູ້ແຜນວາດສາຍໄຟອ່ອນ:

ການຄວບຄຸມການເປີດ/ປິດ: ກົດສັ້ນ.

ການ dimming ແບບບໍ່ມີຂັ້ນຕອນ: ກົດຄ້າງໄວ້. ດ້ວຍການກົດຍາວອື່ນໆ, ລະດັບຄວາມສະຫວ່າງໄປທິດທາງກົງກັນຂ້າມ.

ໜ່ວຍຄວາມຈຳຫຼຸດແສງ: ຄວາມສະຫວ່າງຈະຄືກັນກັບການປັບເມື່ອກ່ອນເມື່ອປິດ ແລະເປີດຄືນໃໝ່.

ສະພາບຜິດປົກກະຕິ ແລະວິທີການປິ່ນປົວທີ່ສອດຄ້ອງກັນ:

ການໂຕ້ຕອບການເຮັດໃຫ້ມີແສງແບບດິຈິຕອນ (DALI)

ຫນ່ວຍບໍລິການສໍາລອງ DALI ຈະສົ່ງຂໍ້ມູນພຽງແຕ່ຄໍາຮ້ອງຂໍຫນ່ວຍງານຕົ້ນສະບັບ, ນັ້ນແມ່ນ, ຮັບຮອງເອົາຮູບແບບການຕອບຄໍາສັ່ງ

ມີ 64 ຫນ່ວຍສໍາລອງຢູ່ໃນເຄືອຂ່າຍ DALI ດຽວກັນ, ແຕ່ລະຫນ່ວຍມີທີ່ຢູ່ແຍກຕ່າງຫາກ (ທີ່ຢູ່ສັ້ນ), ຫນ່ວຍຄວາມລອດສາມາດຖືກມອບຫມາຍໃຫ້ກຸ່ມໃດນຶ່ງ, ແລະຫນ່ວຍສໍາລອງສາມາດຂຶ້ນກັບກຸ່ມທີ່ແຕກຕ່າງກັນ, ຫນ່ວຍຄວາມລອດສາມາດມີຢູ່. ເຖິງ 16 ກຸ່ມໃນເວລາດຽວກັນ, ແຕ່ລະຫນ່ວຍສາມາດກໍານົດ 16 ສະຖານະການ.

ລັກສະນະຕົ້ນຕໍຂອງໂປໂຕຄອນ DALI

1) ການສື່ສານ Asynchronous serial.

2) 1200 baud rate, ການນໍາໃຊ້ຮູບແບບການເຂົ້າລະຫັດ Manchester.

3) ສອງແມ່ນສັນຍານທີ່ແຕກຕ່າງກັນ.

4) ລະດັບສູງໃນເວລາທີ່ແຮງດັນແຕກຕ່າງມີຂະຫນາດໃຫຍ່ກ່ວາ 9.5V.

5) ລະດັບຕ່ໍາໃນເວລາທີ່ແຮງດັນຄວາມແຕກຕ່າງແມ່ນຫນ້ອຍກວ່າ 6.5V.

6) ຫນ່ວຍບໍລິການແມ່ບົດຄວບຄຸມຂະບວນການສື່ສານ.

7) ລົດເມ DALI ຫນຶ່ງສາມາດເຊື່ອມຕໍ່ກັບ 64 ຫນ່ວຍສໍາລອງ.

8) ຫນ່ວຍສໍາລອງແຕ່ລະຄົນສາມາດໄດ້ຮັບການແກ້ໄຂສ່ວນບຸກຄົນ.

ຂໍ້ມູນຈໍາເພາະດ້ານໄຟຟ້າ DALI

ພາຍໃຕ້ສະຖານະການ idle, ຈາກວິທີການຫົວຫນ່ວຍເຄື່ອງເພື່ອຄວບຄຸມລົດເມ:

1) ພະລັງງານຜົນຜະລິດສູງໃນເວລາປະຊຸມສະໄຫມ, ບໍ່ແມ່ນການແຊກແຊງໃນສັນຍານຖື.
