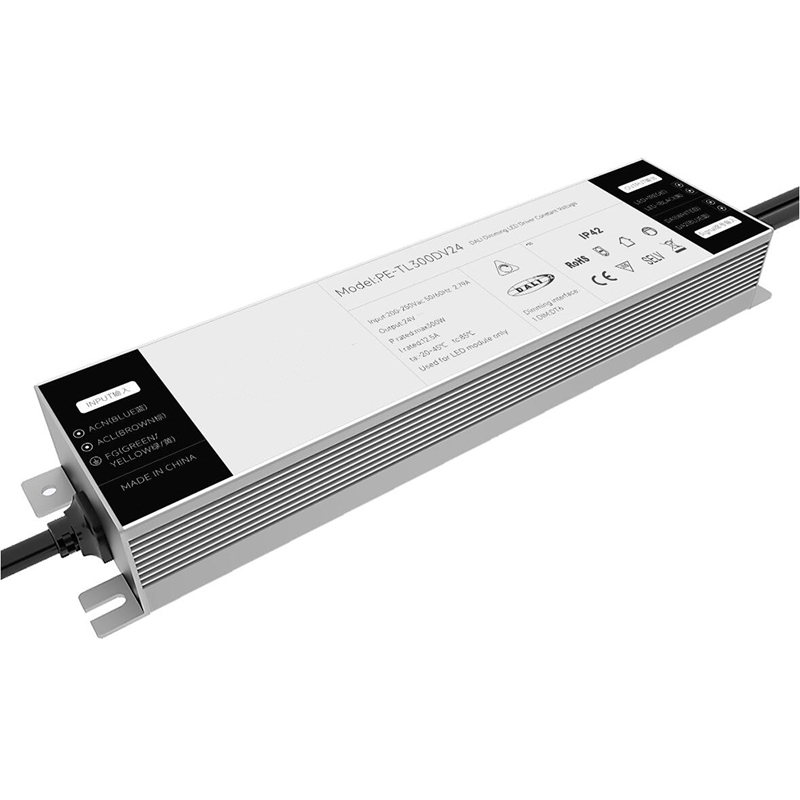

300W ແຮງດັນຄົງທີ່ DALI LED Driver

300W Constant Voltage DALI LED Driver ແມ່ນປະເພດຂອງໄດເວີ LED ທີ່ຖືກອອກແບບໂດຍສະເພາະເພື່ອເຮັດວຽກກັບລະບົບໄຟ LED ທີ່ຕ້ອງການການສະຫນອງແຮງດັນຄົງທີ່. ມັນເຂົ້າກັນໄດ້ກັບໂປໂຕຄອນຄວບຄຸມ DALI (Digital Addressable Lighting Interface) ເຊິ່ງອະນຸຍາດໃຫ້ຄວບຄຸມແບບດິຈິຕອລ ແລະການຫຼຸດແສງຂອງໄຟ LED ໄດ້.

ສົ່ງສອບຖາມ

PE-TL300DV ຮັບຮອງເອົາຂະບວນການເຊື່ອມໂລຫະອາລູມິນຽມພິເສດ, ແກະອາລູມິນຽມແລະການລະບາຍຄວາມຮ້ອນ silica gel ພາຍໃນ, ການນໍາໃຊ້ທີ່ຫມັ້ນຄົງຫຼາຍ, ວັດຖຸດິບທັງຫມົດແມ່ນຍີ່ຫໍ້ທໍາອິດ, ແລະຊິບນໍາເຂົ້າເກີນ. ການອອກແບບ dimming ເລິກກົງກັບລະບົບ dimming ອັດສະລິຍະຂອງຍີ່ຫໍ້ຕ່າງໆໃນຕະຫຼາດ. ແຮງດັນໄຟຟ້າຕ້ານການ surge 2KV, dimming ກ້ຽງ, ບໍ່ມີ stroboscopic, ສຽງຕ່ໍາໃນຂະບວນການ dimming.

ຄຸນລັກສະນະ:

1. ການໂຕ້ຕອບມາດຕະຖານ Dali ປະຕິບັດຕາມມາດຕະຖານ Dali 144

2. ການຢັ້ງຢືນ Dali2, ສະມາຊິກ Dali

3. ການຄວບຄຸມດິຈິຕອນ, ຜົນຜະລິດທີ່ບໍ່ມີ flicker

4. International ທົ່ວໄປ AC input ໄລຍະ 100-250V

5. ຄວາມເຢັນຂອງອາກາດທໍາມະຊາດ, ຄວາມຊຸ່ມຊື້ນ, ການປະຕິບັດຄວາມຮ້ອນ, ຂະບວນການກະຈາຍຄວາມຮ້ອນ silica gel

6. ເສັ້ນໂຄ້ງ dimming ຄວາມເລິກທີ່ພັດທະນາດ້ວຍຕົນເອງ

7. ຫນ້າທີ່ປ້ອງກັນຫຼາຍ

8. ຂະບວນການເຊື່ອມໂລຫະອາລູມິນຽມພິເສດ, ການອອກແບບປະລິມານຂະຫນາດນ້ອຍ ultra

9. ປະຕິບັດຕາມມາດຕະຖານ ERP, ແລະການບໍລິໂພກພະລັງງານສະແຕນບາຍແມ່ນຫນ້ອຍກວ່າ 0.5W

10. ຂະຫນາດ: 265*63*35mm

ລາຍຊື່ຕົວແບບ:

300W ແຮງດັນຄົງທີ່ DALI LED Driver

ຊຸດ	ປະເພດ Dimmg	ຕົວແບບ	ປ້ອນຂໍ້ມູນ	ພະລັງງານ	PF	ແຮງດັນຂາອອກ	ປະຈຸບັນຜົນຜະລິດ
PE-IL60DV 60W	ດາລີ	PE-IL60DV24	AC100V-250V	60W	0.96PF THD<10%	24V	2.5A
		PE-IL60DV12				12V	5A
PE-IL100DV 100W	ດາລີ	PE-IL100DV24	AC100V-250V	100W	0.96PF THD<10%	24V	4.17A
		PE-IL100DV12				12V	8.3A
PE-IL150DV 150W	ດາລີ	PE-IL150DV24	AC100V-250V	150W	0.96PF THD<10%	24V	6.25A
		PE-IL150DV12				12V	10A
PE-TL250DV 250W	ດາລີ	PE-TL250DV12	AC100V-250V	250W	0.96PF THD<10%	24V	10.41A
		PE-TL250DV24				12V	20.83A
PE-TL300DV 250W	ດາລີ	PE-TL300DV12	AC100V-250V	300W	0.96PF THD<10%	24V	12.5A
		PE-TL350DV24				12V	25 ກ

ຄໍາຮ້ອງສະຫມັກ:

1.Led strip light

2.Villa ເຮັດໃຫ້ມີແສງອັດສະລິຍະ

3.ມັນສາມາດເຊື່ອມຕໍ່ກັບລະບົບໄຟອັດສະລິຍະ DALI

4.ແສງພິພິທະພັນ

ຂໍ້ມູນຈໍາເພາະ:

ຕົວແບບ		PE-TL300DV24	PE-TL300DV12
ອອກ	ແຮງດັນຂາອອກ	24Vdc	12Vdc
	ແຮງດັນອອກສູງສຸດ	12.5A	25 ກ
	ບໍ່ມີແຮງດັນຜົນຜະລິດໂຫຼດ	24Vdc	12Vdc
	ໄລຍະການໂຫຼດພະລັງງານ	0-12.5A	0-25A
	ພະລັງງານຜົນຜະລິດ	0-300W	0-300W
	ລະດັບ Strobe	ບໍ່ມີ Flicker
	ໄລຍະການຫຼຸດແສງ	0 ~ 100%, LED ເລີ່ມຕົ້ນທີ່ 0.03% ເປັນໄປໄດ້.
	ຄວາມຖີ່ຂອງການປິດແສງ PWM	> 3600Hz
	ຄວາມຖືກຕ້ອງໃນປະຈຸບັນ	±3%
	ໂໝດປິດເຄື່ອງ	ຟັງຊັນຫນ່ວຍຄວາມຈໍາເມື່ອປິດເຄື່ອງ
ປ້ອນຂໍ້ມູນ	ການໂຕ້ຕອບການເຮັດໃຫ້ມືດມົວ	DALI (IEC62386)ປັດຈຸບັນການຄວບຄຸມສັນຍານ < 2mA
	ໄລຍະແຮງດັນຂາເຂົ້າ	100-250Vac
	ຄວາມຖີ່	50/60Hz
	ປະຈຸບັນການປ້ອນຂໍ້ມູນ	<1.7A ac100v
	ປັດໄຈພະລັງງານ	PF> 0.98 / 100V ac (ໃນເວລາໂຫຼດເຕັມ)
	THD	230Vac@THD <8% (ຢ່າງເຕັມທີ່)
	ປະສິດທິພາບ(ປະເພດ)	89%	88%
	ພະລັງງານສະແຕນບາຍ	0.4W
	Inrush Current(ພິມ.)	ເຢັນເລີ່ມຕົ້ນ48A@230Vac
	Anti Surge	L-N: 2kV
	ກະແສໄຟຟ້າຮົ່ວ	<0.25mA/230Vac
ສະພາບແວດລ້ອມ	ອຸນຫະພູມເຮັດວຽກ	ta: 45°C tc: 80°C
	ຄວາມຊຸ່ມຊື່ນທີ່ເຮັດວຽກ	20 ~ 95%RH, ບໍ່ condensing
	ອຸນຫະພູມການເກັບຮັກສາ, ຄວາມຊຸ່ມຊື່ນ	-40~80°C, 10~95%RH
	Temp.Coefficient	±0.03%/°C(0-50)°C
	ການສັ່ນສະເທືອນ	10 ~ 500Hz, 2G 12min./1cycle, ໄລຍະເວລາ 72 ນາທີ. ແຕ່ລະຕາມແກນ X, Y, Z.
ການປົກປ້ອງ	ປ້ອງກັນຄວາມຮ້ອນເກີນ	ປັບ ຫຼືປິດກະແສໄຟອອກຢ່າງສະຫຼາດ ຖ້າອຸນຫະພູມ PCB ≥110°C, , ອັດຕະໂນມັດຟື້ນຕົວ.
	ປ້ອງກັນການໂຫຼດເກີນ	ປິດຜົນຜະລິດໃນເວລາທີ່ຈັດອັນດັບ power≥102%, ອັດຕະໂນມັດຟື້ນຕົວ.
	ການປ້ອງກັນວົງຈອນສັ້ນ	ປິດອັດຕະໂນມັດຖ້າວົງຈອນສັ້ນເກີດຂື້ນ, ອັດຕະໂນມັດຈະຟື້ນຕົວ.
	ການປ້ອງກັນການບໍ່ໂຫຼດ	ຜົນຜະລິດແຮງດັນຄົງທີ່.
ຄວາມປອດໄພ & EMC	ທົນທານຕໍ່ແຮງດັນ	I/P-O/P: 3750Vac
	ການຕໍ່ຕ້ານການໂດດດ່ຽວ	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	ມາດຕະຖານຄວາມປອດໄພ	IEC/EN61347-1, IEC/EN61347-2-13
	ການປ່ອຍອາຍພິດ EMC	EN55015, EN61000-3-2 Class C, IEC61000-3-3
	ພູມຕ້ານທານ EMC	EN61000-4-2,3,4,5,6,8,11, EN61547
	ມາດຕະຖານການທົດສອບ Strobe	IEEE 1789
ອື່ນໆ	ຂະໜາດ	2656335mm(L×W×H)
	ການຫຸ້ມຫໍ່	ກ່ອງ
	ນ້ຳໜັກ (G.W.)	604g ± 10g

ຂະໜາດ:

ປ້າຍກຳກັບ:

ແຜນວາດສາຍ:

ສະພາບຜິດປົກກະຕິ ແລະວິທີການປິ່ນປົວທີ່ສອດຄ້ອງກັນ:

ການໂຕ້ຕອບການເຮັດໃຫ້ມີແສງແບບດິຈິຕອນ (DALI)

ຫນ່ວຍບໍລິການສໍາລອງ DALI ຈະສົ່ງຂໍ້ມູນພຽງແຕ່ຄໍາຮ້ອງຂໍຫນ່ວຍງານຕົ້ນສະບັບ, ນັ້ນແມ່ນ, ຮັບຮອງເອົາຮູບແບບການຕອບຄໍາສັ່ງ

ມີ 64 ຫນ່ວຍສໍາລອງຢູ່ໃນເຄືອຂ່າຍ DALI ດຽວກັນ, ແຕ່ລະຫນ່ວຍມີທີ່ຢູ່ແຍກຕ່າງຫາກ (ທີ່ຢູ່ສັ້ນ), ຫນ່ວຍຄວາມລອດສາມາດຖືກມອບຫມາຍໃຫ້ກຸ່ມໃດນຶ່ງ, ແລະຫນ່ວຍສໍາລອງສາມາດຂຶ້ນກັບກຸ່ມທີ່ແຕກຕ່າງກັນ, ຫນ່ວຍຄວາມລອດສາມາດມີຢູ່. ເຖິງ 16 ກຸ່ມໃນເວລາດຽວກັນ, ແຕ່ລະຫນ່ວຍສາມາດກໍານົດ 16 ສະຖານະການ.

ລັກສະນະຕົ້ນຕໍຂອງໂປໂຕຄອນ DALI

1) ການສື່ສານ Asynchronous serial.

2) 1200 baud rate, ການນໍາໃຊ້ຮູບແບບການເຂົ້າລະຫັດ Manchester.

3) ສອງແມ່ນສັນຍານທີ່ແຕກຕ່າງກັນ.

4) ລະດັບສູງໃນເວລາທີ່ແຮງດັນແຕກຕ່າງມີຂະຫນາດໃຫຍ່ກ່ວາ 9.5V.

5) ລະດັບຕ່ໍາໃນເວລາທີ່ແຮງດັນຄວາມແຕກຕ່າງແມ່ນຫນ້ອຍກວ່າ 6.5V.

6) ຫນ່ວຍງານແມ່ບົດຄວບຄຸມຂະບວນການສື່ສານ.

7) ລົດເມ DALI ຫນຶ່ງສາມາດເຊື່ອມຕໍ່ກັບ 64 ຫນ່ວຍສໍາລອງ.

8) ຫນ່ວຍສໍາລອງແຕ່ລະຄົນສາມາດໄດ້ຮັບການແກ້ໄຂສ່ວນບຸກຄົນ.

ຂໍ້ມູນຈໍາເພາະດ້ານໄຟຟ້າ DALI

ພາຍໃຕ້ສະຖານະການ idle, ຈາກວິທີການຫົວຫນ່ວຍເຄື່ອງເພື່ອຄວບຄຸມລົດເມ:

1) ພະລັງງານຜົນຜະລິດສູງໃນເວລາປະຊຸມສະໄຫມ, ບໍ່ແມ່ນການແຊກແຊງໃນສັນຍານຖື.
