10W Constant Current 0/1-10V CCT Dimmable LED Driver

ໂຮງງານຜະລິດ Starwell ຄຸນະພາບສູງ 10W Constant Current 0/1-10V CCT Dimmable LED Driver ມີການຄວບຄຸມສັນຍານສອງຊ່ອງຖືກຮັບຮອງເອົາ, ຊ່ອງທາງຫນຶ່ງແມ່ນ 0/1-10v ເພື່ອຄວບຄຸມຄວາມສະຫວ່າງ, ຊ່ອງທາງອື່ນແມ່ນ 0/1-10v ເພື່ອຄວບຄຸມອຸນຫະພູມສີ, CPU ຄວບຄຸມເສັ້ນໂຄ້ງ dimming, ແລະການຄວບຄຸມຄວາມຖີ່ປະສົມ.

ສົ່ງສອບຖາມ

ໃນຖານະເປັນຜູ້ຜະລິດມືອາຊີບ, Starwell ຕ້ອງການໃຫ້ທ່ານມີຄຸນນະພາບສູງ 10W Constant Current 0/1-10V CCT Dimmable LED Driver. ເພື່ອບັນລຸການຮັບຮູ້ພາບຂອງຄວາມສະຫວ່າງ, ວັດຖຸດິບທີ່ໃຊ້ແມ່ນຍີ່ຫໍ້ແຖວທໍາອິດ, ຊິບທີ່ນໍາເຂົ້າໃນການອອກແບບ dimming ເລິກ, ການຈັບຄູ່ລະບົບ dimming ອັດສະລິຍະທີ່ຫຼາກຫຼາຍໃນຕະຫຼາດ ການຄວບຄຸມອຸນຫະພູມສີທີ່ຊັດເຈນ, ການອອກແບບຂະຫນາດນ້ອຍສຸດ (ຖ້າລະບົບເປັນຮູບແບບອຸນຫະພູມສີປະສົມກັບສອງຊ່ອງທາງການປັບຄວາມສະຫວ່າງໃນເວລາດຽວກັນ, ມັນຈໍາເປັນຕ້ອງປັບແຕ່ງໂຄງການ).

ຂໍ້ມູນຈໍາເພາະ

ຕົວແບບ		PE-FN10ACA42	PE-FN20ACA42
ອອກ	ແຮງດັນຂາອອກ	9-42Vdc 9-41Vdc 9-37Vdc 9-33Vdc 9-28Vdc .	9-42Vdc
	ແຮງດັນອອກສູງສຸດ	42Vdc	42Vdc
	ແຮງດັນຂາອອກທີ່ບໍ່ໂຫຼດ	45Vdc	45Vdc
	ປະຈຸບັນຜົນຜະລິດ	120/180/200/240/270/300/350mA	200/250/280/300/350/400/450/500mA
	ພະລັງງານຜົນຜະລິດ	1.5W~9.8W	2W~21W
	ລະດັບ Strobe	ບໍ່ມີ Flicker
	ໄລຍະການຫຼຸດແສງ	0 ~ 100%, LED ເລີ່ມຕົ້ນທີ່ 0.03% ເປັນໄປໄດ້.
	ຄວາມຖີ່ຂອງການ dimming PWM	> 3600Hz
	ຄວາມຖືກຕ້ອງໃນປະຈຸບັນ	±5%
	ໂໝດປິດເຄື່ອງ	ບໍ່ມີສັນຍານອອກຄວາມສະຫວ່າງສູງສຸດ
ປ້ອນຂໍ້ມູນ	ການໂຕ້ຕອບການເຮັດໃຫ້ມືດມົວ	0-10V 1-10V ການໂຕ້ຕອບສັນຍານປະຈຸບັນ <2ma
	ໄລຍະແຮງດັນຂາເຂົ້າ	200-250Vac
	ຄວາມຖີ່	50/60Hz
	ປະຈຸບັນການປ້ອນຂໍ້ມູນ	<0.045A ac230v	<0.055A ac230v
	ປັດໄຈພະລັງງານ	PF>0.94/230V ac(ເຕັມທີ່)	PF> 0.95 / 230V ac (ໃນເວລາໂຫຼດເຕັມ)
	THD	230Vac@THD <14% (ໃນການໂຫຼດເຕັມ)
	ປະສິດທິພາບ(ປະເພດ)	81%	86%
	Inrush Current(ພິມ.)	ເຢັນເລີ່ມຕົ້ນ25A@230Vac
	Anti Surge	L-N: 1.8kV
	ກະແສໄຟຟ້າຮົ່ວ	<0.25mA/230Vac
ສະພາບແວດລ້ອມ	ອຸນຫະພູມເຮັດວຽກ	ta: 45°C tc: 80°C
	ຄວາມຊຸ່ມຊື່ນທີ່ເຮັດວຽກ	20 ~ 95%RH, ບໍ່ condensing
	ອຸນຫະພູມການເກັບຮັກສາ, ຄວາມຊຸ່ມຊື່ນ	-40 ~ 80°C, 10~95%RH
	Temp.Coefficient	±0.03%/°C(0-50)°C
	ການສັ່ນສະເທືອນ	10 ~ 500Hz, 2G 12min./1cycle, ໄລຍະເວລາ 72 ນາທີ. ແຕ່ລະຕາມແກນ X, Y, Z.
ການປົກປ້ອງ	ປ້ອງກັນຄວາມຮ້ອນເກີນ	ປັບ ຫຼືປິດກະແສໄຟອອກຢ່າງສະຫຼາດ ຖ້າອຸນຫະພູມ PCB ≥110°C, , ອັດຕະໂນມັດຟື້ນຕົວ.
	ປ້ອງກັນການໂຫຼດເກີນ	ປິດຜົນຜະລິດໃນເວລາທີ່ຈັດອັນດັບ power≥102%, ອັດຕະໂນມັດຟື້ນຕົວ.
	ການປ້ອງກັນວົງຈອນສັ້ນ	ປິດອັດຕະໂນມັດຖ້າວົງຈອນສັ້ນເກີດຂື້ນ, ອັດຕະໂນມັດຈະຟື້ນຕົວ.
	ການປ້ອງກັນການບໍ່ໂຫຼດ	ຜົນຜະລິດແຮງດັນຄົງທີ່.
ຄວາມປອດໄພ & EMC	ທົນທານຕໍ່ແຮງດັນ	I/P-O/P: 3750Vac
	ການຕໍ່ຕ້ານການໂດດດ່ຽວ	I/P-O/P: 100MΩ/500VDC/25°C/70%RH
	ມາດຕະຖານຄວາມປອດໄພ	IEC/EN61347-1, IEC/EN61347-2-13
	ການປ່ອຍອາຍພິດ EMC	/
	ພູມຕ້ານທານ EMC	/
	ມາດຕະຖານການທົດສອບ Strobe	IEEE 1789
ອື່ນໆ	ຂະໜາດ	130×37×22.6ມມ(L×W×H)
	ການຫຸ້ມຫໍ່	ຖົງ PE
	ນ້ຳໜັກ (G.W.)	85g ± 10g

ລັກສະນະ:

1.integrate ຫຼາຍ dimming ແລະການໂຕ້ຕອບການຈັບຄູ່ສີ 2.0/1-10v ການປັບຄວາມສະຫວ່າງ, ອຸນຫະພູມການຈັບຄູ່ສີ

3. ຜົນຜະລິດການຄວບຄຸມດິຈິຕອນໂດຍບໍ່ມີການ stroboscopic

4. AC input ໄລຍະ 200-250v

5. ການລະບາຍອາກາດທໍາມະຊາດ, ຄວາມຊຸ່ມຊື້ນ, ຄວາມຮ້ອນດໍາເນີນຂະບວນການ dissipation ຄວາມຮ້ອນ silicone

6. ການອອກແບບ dimming ເລິກ

7. ຫນ້າທີ່ປ້ອງກັນຫຼາຍ

8. ການອອກແບບ crimping, ສະດວກແລະໄວ

ຄໍາຮ້ອງສະຫມັກ:

1. Led ແຫຼ່ງແສງສະຫວ່າງສອງສີ

2. villa ໄຟອັດສະລິຍະ

3. ລະບົບໄຟອັດສະລິຍະໄຮ້ສາຍສາມາດເຂົ້າເຖິງໄດ້

4. ແສງພິພິທະພັນ

5. ແສງສະຫວ່າງການຄ້າສູງ

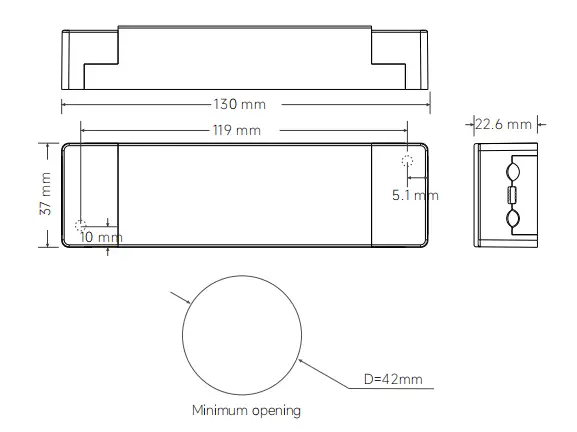

ຂະໜາດ:

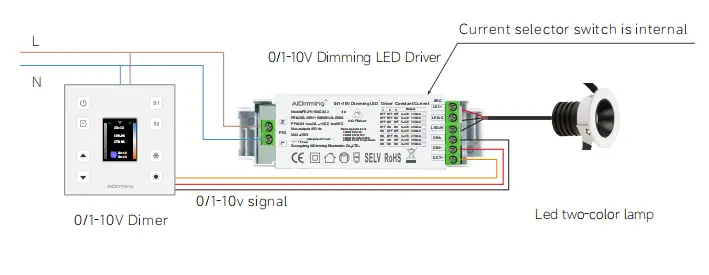

ສາຍໄຟ:

1. ສາຍໄຟສາຍເຂົ້າ: ເຫມາະສໍາລັບເຄື່ອງວັດແທກສາຍ 22awg-14awg (0.5mm2 – 1.5mm2), ການປອກເປືອກຕ້ອງໃຊ້ກົ່ວ 9-10mm.

2. ສາຍໄຟຢູ່ປາຍຍອດອອກ: ເຫມາະສໍາລັບເຄື່ອງວັດສາຍ 22awg-12awg (0.5mm2 – 1.5mm2), ການປອກເປືອກຕ້ອງໃຊ້ກົ່ວ 6-7mm.

3. ສາຍໄຟຢູ່ປາຍຍອດອອກ: ຂົ້ວບວກຂອງໄຟ LED ອອກເປັນ terminal ທົ່ວໄປ, ແລະສາມສາຍສາມາດນໍາພາໄດ້.

ເຊື່ອມຕໍ່ກັບຫນຶ່ງໃນຂົ້ວບວກ.

ຄໍາແນະນໍາສໍາລັບການນໍາໃຊ້:

ເວັ້ນເສຍແຕ່ໄດ້ລະບຸໄວ້ເປັນຢ່າງອື່ນ, ຂໍ້ມູນຈໍາເພາະແລະຕົວກໍານົດການທັງຫມົດແມ່ນໄດ້ວັດແທກຢູ່ໃນ 230VAC input, ການໂຫຼດການຈັດອັນດັບແລະ 25 ℃ສະພາບແວດລ້ອມ.

ອຸນຫະພູມ

ຜະລິດຕະພັນນີ້ມີຝາອັດປາກມົດລູກກົດຢູ່ບ່ອນປ້ອນຂໍ້ມູນ, ດ້ວຍຕົວຍຶດ locking ດ້ວຍຕົວມັນເອງ, ມັນສາມາດເປີດດ້ວຍ screwdriver, ຫຼັງຈາກນັ້ນທ່ານ.

ຈະເຫັນສະຖານີປ້ອນຂໍ້ມູນທີ່ເຊື່ອມຕໍ່ກັບສາຍ AC L ແລະ null lime N, terminal ຜົນຜະລິດເຊື່ອມຕໍ່ a ຕາມການ

ປ້າຍຜະລິດຕະພັນ, ສັງເກດເຫັນ pole ໃນທາງບວກແລະທາງລົບ.

**1: ກະລຸນາໃສ່ໃຈກັບຄວາມແຕກຕ່າງລະຫວ່າງ input ແລະ output , ເຊື່ອມຕໍ່ຢ່າງຖືກຕ້ອງ, ຫຼັງຈາກນັ້ນເປີດ

**2: ກະລຸນາເຊື່ອມຕໍ່ທໍາອິດການໂຫຼດຂອງຜົນຜະລິດ DC, ເປີດຂັບຫຼັງຈາກການກວດສອບ; ໃນຮູບແບບປະຈຸບັນຄົງທີ່, ຖ້າພະລັງງານ

ເປີດຢູ່ໃນວົງຈອນເປີດ, ກະລຸນາປິດໄດເວີແລະບໍ່ສາມາດເຊື່ອມຕໍ່ LED ໄດ້ຈົນກ່ວາພະລັງງານໄຟຟ້າທີ່ເກັບໄວ້ໂດຍຜົນຜະລິດ.

ປ່ອຍ, ຫຼືມັນອາດຈະທໍາລາຍ LED;

** 3. ປະເພດໄດເວີນີ້ແມ່ນຈໍາກັດພຽງແຕ່ການນໍາໃຊ້ຂອງໂຄມໄຟ LED, ລະດັບແຮງດັນ input ແມ່ນ AC200-250V, insulation ຄວາມຮ້ອນ.

ຝ້າຍແລະລາຍການອື່ນໆທີ່ຂັດຂວາງການແຜ່ກະຈາຍຄວາມຮ້ອນຂອງຜະລິດຕະພັນ, ເຊິ່ງສອດຄ່ອງກັບຜະລິດຕະພັນພາຍໃຕ້ການກໍານົດ

ແຮງດັນຜົນຜະລິດ, ຊ່ວງປະຈຸບັນ, ອຸນຫະພູມສະພາບແວດລ້ອມການນໍາໃຊ້ແມ່ນ -20-45 ອົງສາ, ແລະພື້ນຜິວບໍ່ສາມາດກວມເອົາໄດ້

ເງື່ອນໄຂຂອງສະພາບແວດລ້ອມ, ຜະລິດຕະພັນນີ້ມີຄວາມສຸກ 5 ປີຂອງການຮັບປະກັນຟຣີ.

1. ໂຄມໄຟ LED ບໍ່ສະຫວ່າງຫຼັງຈາກເຊື່ອມຕໍ່ໄດເວີ dimming ໃນຄັ້ງທໍາອິດ, ກະລຸນາປິດການປ້ອນຂໍ້ມູນ AC ແລະກວດເບິ່ງ

ດັ່ງນີ້:

1) ບໍ່ວ່າຈະເປັນຫຼືບໍ່ DC ຜົນຜະລິດຕິດຕໍ່ທີ່ບໍ່ດີ;

2) ບໍ່ວ່າຈະເປັນ polarity ຜົນຜະລິດ DC ແມ່ນປີກັບຄືນໄປບ່ອນ, ຫຼືຄະນະ LED ແມ່ນ welded ຕ້ານ;

3) ບໍ່ວ່າຈະເປັນການປ້ອນຂໍ້ມູນ AC ເປັນການຕິດຕໍ່ທີ່ບໍ່ດີ, ທົດສອບຫຼັງຈາກການລົບລ້າງຄວາມລົ້ມເຫຼວເຫຼົ່ານີ້;

2. ອຸປະກອນມີການເຊື່ອມຕໍ່ທີ່ດີ, ໄຟ LED, ແຕ່ flicker LED, ກະລຸນາປິດການປ້ອນຂໍ້ມູນ AC ແລະກວດສອບດັ່ງຕໍ່ໄປນີ້:

1).ບໍ່ວ່າຈະເປັນຕົວກໍານົດການ ແລະຕົວກໍານົດການຕົວຈິງກົງກັນຫຼືບໍ່.

2).ກະລຸນາຕິດຕໍ່ພວກເຮົາໃຫ້ທັນເວລາຖ້າທ່ານມີຄໍາຖາມໃດໆໃນການນໍາໃຊ້, ພວກເຮົາຈະພະຍາຍາມທີ່ດີທີ່ສຸດເພື່ອແກ້ໄຂບັນຫາຕ່າງໆກັບທ່ານ.

ຄວາມແຕກຕ່າງລະຫວ່າງ 0-10V ແລະ 1-10V:

1. ເມື່ອ dimmer 0 / 10V ຖືກປັບເປັນ 10V ສູງສຸດ, ກະແສໄຟອອກຈະຮອດ 100% ຂອງກະແສໄຟຟ້າ, ແລະຄວາມສະຫວ່າງຈະຮອດ 100%. ເມື່ອ dimmer 0-10V ຖືກປັບເປັນ 0V, ປະຈຸບັນຈະເປັນ

ຕໍາ່ສຸດທີ່, ແລະແສງສະຫວ່າງຈະຖືກປິດ; ເມື່ອ 1-10V dimming ຖືກປັບເປັນ 1V, ປະຈຸບັນແມ່ນຕໍາ່ສຸດທີ່ແລະແສງສະຫວ່າງຈະປິດ.

2. ຄວາມແຕກຕ່າງລະຫວ່າງ 0-10V ແລະ 1-10V dimming: ແຮງດັນເລີ່ມຕົ້ນ ແລະປິດທີ່ແຕກຕ່າງກັນ, 0-10V ເປີດຢູ່ທີ່ 0.7V,

(ຄວາມສະຫວ່າງຕໍ່າສຸດ) 1-10V ເປີດຢູ່ທີ່ 1.2V (ຄວາມສະຫວ່າງຕໍ່າສຸດ).

3. Digital dimming driver 0-10V ແລະ 1-10V ການຈຳແນກອັດຕະໂນມັດສອງໂໝດ dimming.

4. ວົງຈອນສັນຍານດຽວກັນຄວບຄຸມຄວາມສະຫວ່າງ ແລະ ຄວາມມືດໃນເວລາດຽວກັນ.

5. Dimmer (ລະບົບ dimming) ແບ່ງອອກເປັນ 0-10V ແລະ 1-10V ສັນຍານ dimming.

6. ຄວາມເຂົ້າກັນໄດ້ຂອງ dimming ແມ່ນກ່ຽວຂ້ອງກັບໄລຍະການຄວບຄຸມຂອງສາຍສັນຍານ ແລະຈໍານວນຂອງການສະຫນອງພະລັງງານຄວບຄຸມ.

ຖ້າຕົວເລກໃຫຍ່ເກີນໄປຫຼືສາຍສັນຍານຍາວເກີນໄປ, ບັນຫາເຊັ່ນບໍ່ສາມາດປັບຕ່ໍາແລະບໍ່ສາມາດປັບໄດ້ປິດຈະເກີດຂື້ນ.
